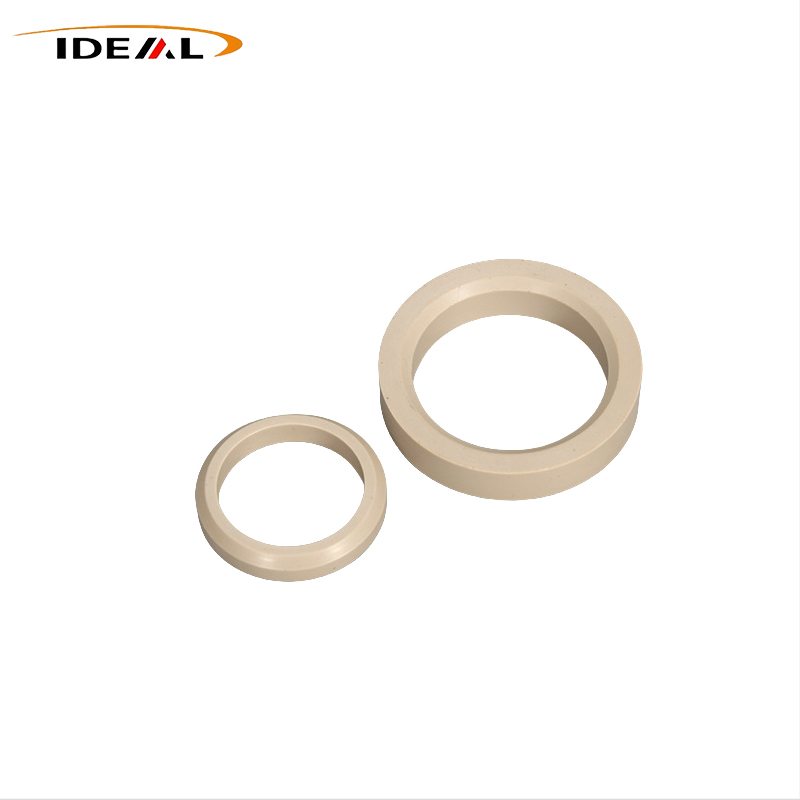

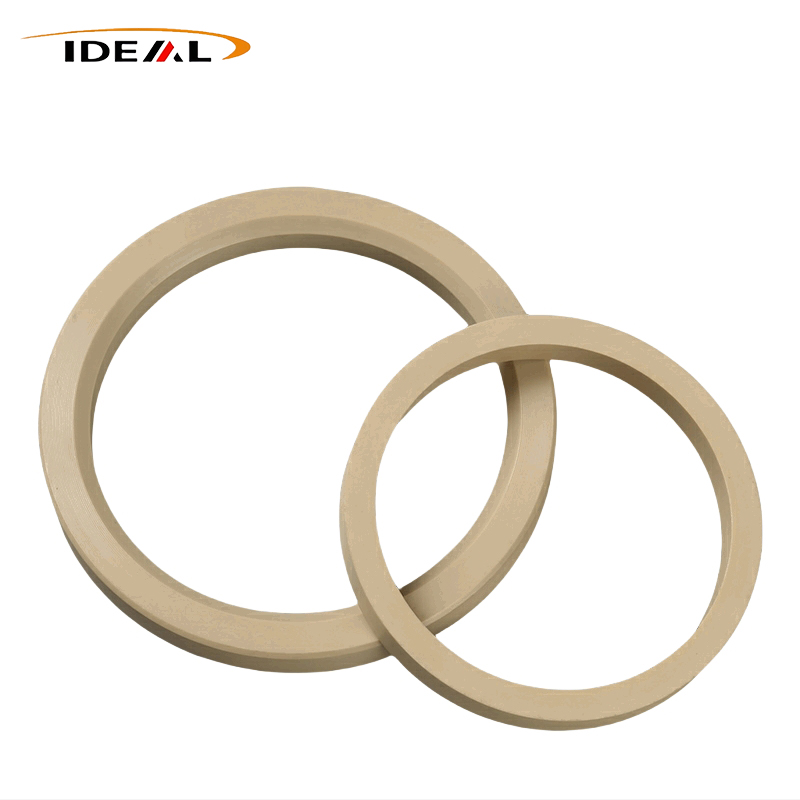

PEEK バックアップ リング

理想的なプラスチックはPEEKバックアップリングのメーカーです。この製品は、高圧シーリング システム用に特別に設計された剛性の補助保護コンポーネントです。これらは、独立して動作するのではなく、常に弾性 O リングを使用して組み立てられます。剛性の保護バリアとして、極度の圧力下で O リングがアセンブリの隙間に押し込まれるのを効果的に防止し、せん断損傷やシールの破損を防ぎます。これにより、完全なシーリングアセンブリの耐圧レベルと全体的な耐用年数が大幅に向上し、ハイエンドの工業用精密シーリング装置にとって不可欠なアクセサリとなっています。

動作原理とマッチングルール

1 独立した機能部門

2 互換性のある O リング材質

• 従来の使用条件: NBR、EPDM、および一般的なゴム O リングに適合
• 高圧および化学腐食条件: FKM または FFKM O リングを推奨します。
• ソフトラバーシール (FFKM / シリコーン): これらの材料は耐押出能力が低く、圧力を受けると簡単に損傷するため、必須です。

3 設置ガイドライン

• 一方向圧力: O リングの高圧側に単一の PEEK バックアップ リングを取り付けます。
• 双方向圧力: 両面保護のために O リングの両側に 1 つのバックアップ リングを取り付けます。
• 低圧の通常のシナリオ: 複数のバックアップ リングを積み重ねることは推奨されません。これにより、アセンブリの摩擦が増加し、取り付けの詰まりが発生します。

構造設計と寸法上の特徴

• 寸法公差設計：内径はシャフト径よりわずかに大きく、外径はキャビティの内径よりわずかに小さいため、詰まりや長期間の摩擦がなく、スムーズな溝の取り付けが保証されます。
• エッジ加工：内外周エッジを面取りして鋭角な角をなくし、組み立て時のOリングの傷つきを防止し、固着トラブルを軽減します。

一般的な構造タイプ

• ソリッドエンドレスリング: 最高の剛性と耐変形性を備え、超高圧作業条件に適しています
• バイアスカットのスプリットリング: 現場での取り付けと分解が簡単で、頻繁なメンテナンスが必要な機器に最適です。
• 段付きバックアップ リング: 非標準の溝とパーソナライズされたシーリング シナリオに対応するカスタムの特殊構造

製造プロセスとプロセス制御

1 一般的な製品の欠陥と原因

• 反りおよび平面度の低下: 過度の CNC 切削熱、堅いクランプ変形、または不安定な射出保圧および急速冷却が原因で発生します。
• 寸法公差外: 切削工具の磨耗、治具の欠陥、または成形時の収縮補正が不十分なことが原因で発生します。
• 楕円形および真円度不良: 薄肉ワークのクランプ変形、離型時のねじれ、または不均一な金型冷却によって発生します。

2 プロセス最適化ソリューション

• CNC 加工の最適化: プロ仕様の超硬切削工具を採用し、送り速度を下げて切削熱を制御し、カスタマイズされた柔軟な治具を使用して薄肉クランプの変形を回避します。
• 射出成形の最適化: 溶融温度、金型温度、保圧圧力を正確に安定させます。段階的徐冷を採用し、残留応力を低減するために急速な水冷を禁止します。

3 プロセスアプリケーションのシナリオ

• 精密 CNC 機械加工: プロトタイプのサンプル、小ロットのカスタマイズ、非標準サイズ、分割されたバックアップ リングに適しています。 CNC ソリッド リングは高圧機器の最初の選択肢であり、成形製品のウェルド ライン欠陥を効果的に回避します。
• 高温射出成形：高い生産効率と安定したバッチ一貫性を備え、標準ソリッドリングの量産に適しています

注意事項: 製造プロセスに関係なく、過酷な作業環境においてポリエーテルエーテルケトン バックアップ リングの長期的な寸法安定性と反り防止性能を確保するには、応力除去アニーリングが不可欠です。

製品特性

これらのリングは、高圧シール構造用に特別に設計された剛性のはみ出し防止補強インサートとして機能します。 PEEK ポリマーの優れた物理的利点を活用して、O リングなどの主要な弾性シールを押出による損傷から保護します。

1. 極度の荷重下でのはみ出し防止保護

PEEKは優れた耐クリープ性能を発揮します。継続的な強い圧縮に対して永久変形はほとんど発生しません。高温を伴う極度の圧力下でも、リングは形状を保持し、継続的に O リングをシールドし、長期間のサイクルにわたって信頼性の高い耐押出し性能を維持します。

2. 予測可能な熱安定性

高温と低温の間で繰り返される変化に直面しても、ポリエーテルエーテルケトン バックアップ リングは、明らかな歪みのない安定した熱膨張挙動を特徴とします。この材料は低温でも延性を維持し、熱による軟化に耐え、シーリングアセンブリ全体の機能を維持します。

3. 湿気のない寸法安定性

強力な構造剛性により信頼性の高い耐圧縮性を実現します。代替ナイロンとは異なり、PEEK はごくわずかな水分を吸収します。水に触れても膨張が起こらないため、組み立ての詰まりや寸法のずれのリスクが完全に排除されます。

4. モーションシールの低摩擦表面

固有の固体自己潤滑性により、低い摩擦係数が得られます。往復および回転シール システムの場合、バックアップ リング、O リング、金属溝の間の摩擦は低いままです。追加のグリースは不要で、クリーンなオイルフリーの生産環境に適合します。

5.高耐パルス圧性

強固な機械的強度により、PEEK は周期的な圧力サージや繰り返しの衝撃荷重に耐えることができます。連続的な高圧パルスに対して亀裂の発生や破壊が起こりにくく、油圧シリンダやパルス圧機械に適しています。

アプリケーションシナリオ

高圧シール構造に適合する保護アクセサリとして、これらのリングは主に、強い圧力下での押し出しによって引き起こされる O リングの損傷を解決するために設計されています。これらは、高温、極度の圧力、化学的腐食、交番圧力負荷を特徴とする過酷な環境、つまり標準的な PTFE またはナイロン製のバックアップ リングがクリープにより早期に破損する傾向がある条件で特によく機能します。

油圧および流体力機械

石油・ガスエネルギー探査用のダウンホール装置

半導体真空処理装置

航空宇宙搭載コンポーネント

薬液取扱装置

精密高圧医療機器

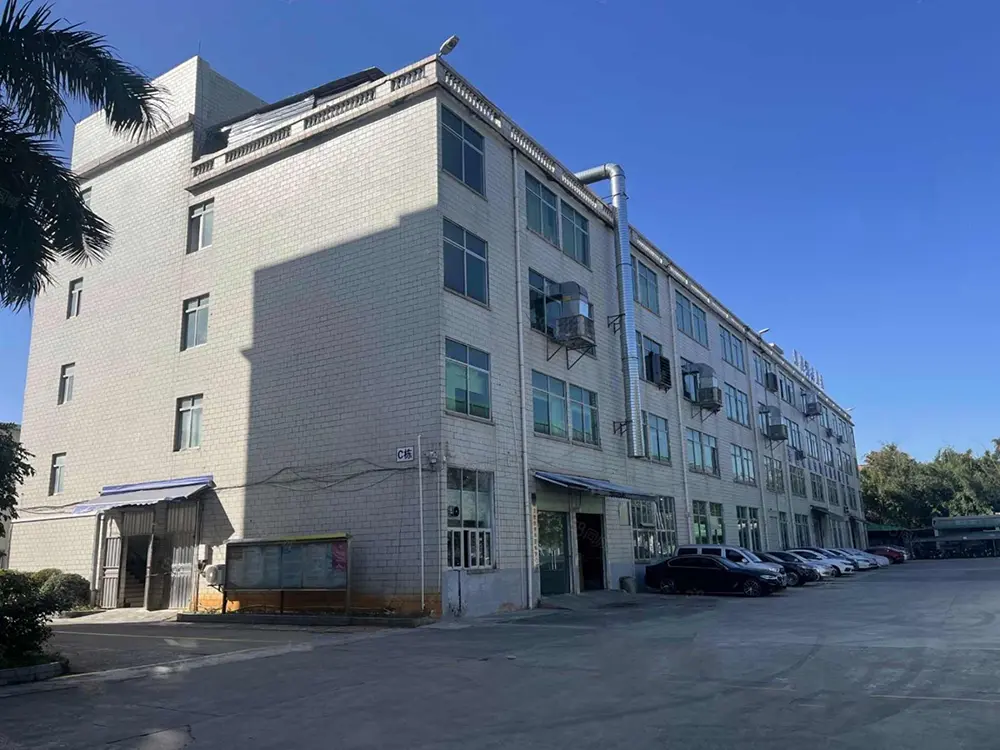

私たちの工場の利点

当社は、高性能 PEEK バックアップ リングの製造に特化した専門メーカーです。私たちは、ほとんどのエンド ユーザーを悩ませている高圧シーリング シナリオにおける一般的な問題点を深く認識しています。

- 継続的な高圧下での O リングの押出不良

- バックアップリングの冷間流動変形と永久歪み

- 現場設置後の製品の反りおよびシステム漏れ

ほとんどの主流の PEEK バックアップ リング サプライヤーは、製品が室温で基本的な外観と寸法基準を満たしていることを確認するだけで、内部残留応力の制御をほとんど無視しています。このような製品は、定期的な室温検査には簡単に合格しますが、極端な高温と高圧が組み合わされた環境ではすぐに故障します。これは必然的に次のような結果をもたらします。

- 予期せぬ計画外の機器のダウンタイム

- 頻繁な部品交換とメンテナンスコストの急増

- 油圧および流体シールシステムの不安定な動作

この業界共通の欠陥を解決するために、当社では応力除去焼鈍を必須の中核製造プロセスとして採用し、当社の製品を通常の同等品と区別しています。当社のすべての製品は、精密 CNC 機械加工であろうと高温射出成形であろうと、標準化された製造手順を採用しています。

- 厳密な分割温度制御焼鈍：機械加工および成形時に発生する内部残留応力を除去します。

- 応力解放の最大化: 過酷な作業条件下での設置後の変形を回避します。

- 安定した全体的な性能: 実際の高温高圧の動作環境下でも、一貫した平面度と正確な寸法安定性を保証します。

当社は、主流モデルからパーソナライズされたソリューションをカバーする、さまざまな仕様を備えたカスタマイズ可能なポリエーテルエーテルケトン バックアップ リングのフル ラインアップを提供しています。

- 製品タイプ: ソリッドエンドレスリング、バイアスカットスプリットリング、カスタムステップリング

・標準仕様：AS568、ISO3601規格に準拠したフルサイズ

- カスタマイズサービス：顧客専用の技術図面に基づいた完全オーダーメイド製品

- 原材料のオプション: 輸入および国産の未充填純粋 PEEK、強度と耐摩耗性を強化するための炭素繊維充填 PEEK

当社の多用途ポリエーテルエーテルケトン バックアップ リングは、半導体装置、ダウンホール石油・ガス施設、高圧油圧システム、新エネルギー装置、化学処理機械など、さまざまな極限の作業シナリオに広く適用され、さまざまな厳しい動作要件を満たしています。

高圧 PEEK シール補助部品の信頼できるサプライヤーとして、GuangZhou Ideal は、油圧および流体システムにおける弾性シールのはみ出しを効果的に防止するプレミアム バックアップ リングの製造を専門としています。当社の主な利点は次のように要約されます。

- 専門的な技術サポート: カスタマイズされた寸法と変更された材料配合をサポートする成熟した研究開発および生産チーム

- シナリオ指向のカスタマイズ: さまざまな極圧および温度の作業環境をターゲットとして製品を最適化します。

- グローバルなサービス範囲: 長期的な協力顧客には、複数の国や地域にわたる油圧シリンダー メーカー、流体バルブ企業、海洋エンジニアリング機器サプライヤーが含まれます。

よくある質問

Q1: PEEK バックアップ リングは O リングを完全に置き換えることができますか?

A1: 決してそうではありません。 O リングはシール効果のための弾性反発を提供しますが、ポリエーテルエーテルケトン バックアップ リングは押し出し防止保護のみを提供します。 2 つの部品は、一致するセットとして取り付ける必要があります。

Q2: 分割バックアップ リングとソリッド エンドレス バックアップ リングのどちらを選択すればよいですか?

A2: ソリッドエンドレスリングは優れた剛性を備え、極度の圧力下でもはるかに優れた性能を発揮します。分割型ではシール溝に簡単に取り付けることができ、頻繁な分解と再組み立てが必要な構造に適合します。最大圧力定格はソリッド スタイルと比較してわずかに低くなります。

Q3: ポリエーテルエーテルケトン バックアップ リングには PTFE 代替リングに比べてどのような利点がありますか?

A3: PEEK は高い剛性を誇り、耐クリープ性と耐コールドフロー性が大幅に向上しています。高温高圧下での変形や早期破損に対する耐性は PTFE よりもはるかに優れています。 PTFE は、基本的な低圧作業条件においてのみ、より柔らかく、よりコスト効率が高くなります。

Q4: 双方向圧力用途には 2 つのバックアップ リングのペアが必須ですか?

A4: はい。双方向の作動条件では、圧力は両側で継続的に交互に発生します。 O リングには、両側でしっかりとした支持保護が必要です。片側に取り付けると、圧力が逆転したときにシールが損傷する可能性があります。

Q5: ポリエーテルエーテルケトン バックアップ リングは、見た目には無傷に見えますが、取り付け後に誤動作します。この問題の原因は何ですか?

A5: 最も一般的な原因は、内部残留応力の除去が不十分であることです。機器が加熱されて圧力がかかると、リングの形が崩れ、小さな隙間が生じます。 O リングはこれらの隙間に押し込まれ、回復不能な損傷を受けます。

Q6: 高圧シーリングプロジェクトの失敗リスクを下げるにはどうすればよいですか?

A6: CNC 機械加工で製造されたソリッドエンドレスポリエーテルエーテルケトンバックアップリングを優先します。これにより、射出成形による分割構造やウェルドライン欠陥などの欠点が回避されます。その間、サプライヤーが標準化された焼鈍応力除去手順を実施していることを確認してください。

Q7: 半導体施設では、PTFE バージョンではなくポリエーテルエーテルケトン バックアップ リングが好まれるのはなぜですか?

A7: 多くの半導体プロセスは高圧下で動作するため、FFKM O リングは押し出しによる損傷を受けやすいです。 PEEK はより強力な耐クリープ性能を発揮します。さらに、純粋な PEEK グレードは材料のガス放出を最小限に抑え、プロセス チャンバー内の厳格な清浄度要件を満たします。
