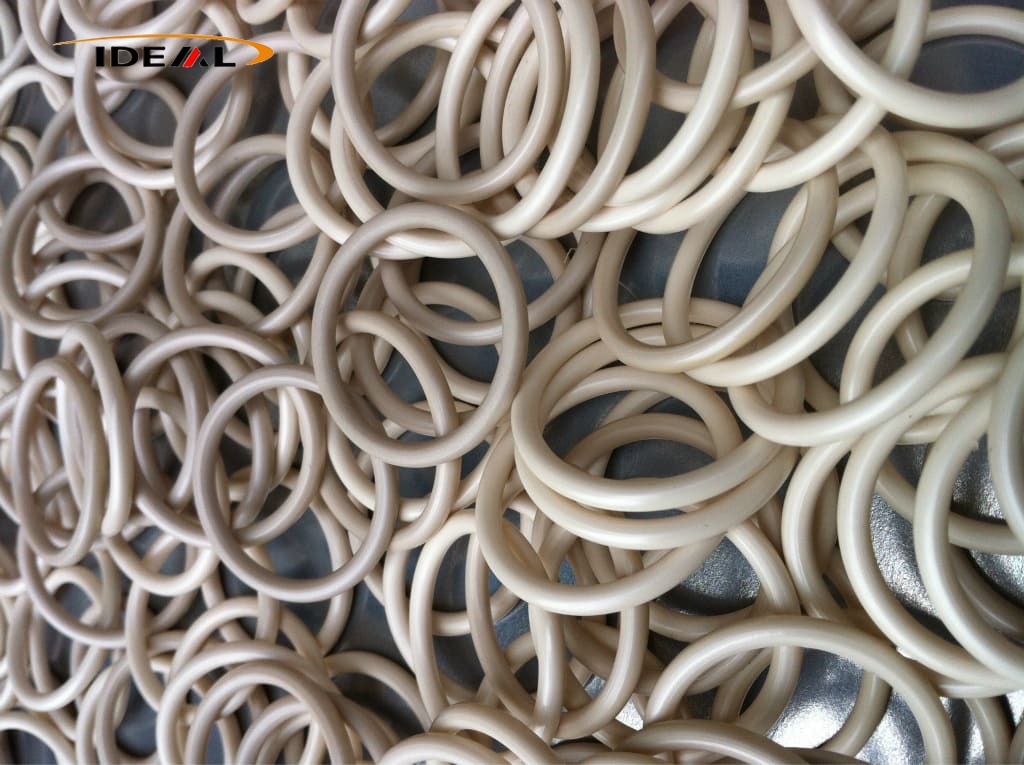

Ideal Plastic は、標準 AS568 および GB 仕様の PEEK O リングに加え、カスタムの非標準サイズも提供しています。これらの O リングは、バージン PEEK と、カーボンファイバーやグラファイト充填などの改良グレードがあり、精密 CNC 機械加工と高温射出成形を組み合わせて製造されています。包括的な応力除去アニーリングプロセスにより、熱サイクルによって引き起こされる変形、膨張、漏れなどの問題が効果的に排除され、標準のプラスチックシールよりもはるかに優れた寸法精度と安定性が保証されます。見積もりを入手してください！
Ideal Plastic メーカーが提供する PEEK O リングは、剛性の高い精密静的シール部品です。これらは主に静的シールと低速、ショートストロークの微動シール用に設計されており、過酷な作業条件下でのシール要件を満たすことができます。
嵌合部品間の隙間を正確に埋めて、液体漏れ、ガス漏れ、真空損失を効果的に防ぎます。同時に、外部の塵、不純物、汚染物質が機器に侵入するのを防ぎ、信頼性の高い全体的なシール性能を保証します。
丸いループ形状と円形断面が特徴の PEEK O リングは、取り付けのために機器に事前に加工された標準の O リング溝が必要です。 AS568 米国規格および国家メートル規格に準拠して製造されており、優れた汎用互換性により大規模な標準化された生産をサポートします。
PEEK O リングは PEEK ガスケットとは根本的に異なるため、任意に置き換えることはできません。溝型シールにはPEEK製Oリングを採用し、安定した静的シールと若干の動的シールを実現します。対照的に、PEEK ガスケットは、柔軟な輪郭、多様な厚さのオプション、カスタマイズ可能なプロファイルを特徴としています。フランジ面圧縮による大面積シールを実現し、幅広い平坦なフランジシール面に最適です。
フランジガスケットを PEEK O リングに交換することは固く禁じられています。 O リングの接触面積が非常に小さいため、フランジ表面に不均一な圧縮が発生し、シール不良のリスクが大幅に高まります。
高品質の PEEK 材料で作られたこの製品は、融点が高く、溶融流動性が低く、明らかな結晶化収縮があり、高い構造安定性と過酷な産業作業条件への適応性を実現します。
剛性精密静的シール部品として、過酷な条件下での静的シールや低速微動シールに適用可能です。液体やガスの漏れを確実に防止し、真空損失を回避し、外部汚染物質を遮断し、長期安定したシール性能を維持します。
Oリングは、標準化された円形断面の円形構造を採用し、標準的な環状溝に完全にフィットします。緊密な内部接触により、安定した静的シールとわずかな動的シール効果が保証されます。
AS568 米国規格および国家メートル規格に厳密に従って製造された製品は、統一された仕様を特徴としており、強力な汎用性と適応性で大規模な工業標準化された生産をサポートします。
PEEK O リングと PEEK ガスケットには、異なる適用位置があります。 O リングは溝タイプのシーリング シナリオに特化しており、カスタマイズ可能な PEEK ガスケットは大面積のフラット フランジ シーリングに適応します。シール不良のリスクを回避するため、任意の交換は禁止されています。
PEEK 材料の固有の特性を活かし、製品は高い融点により高温耐性を備えています。溶融流動性が低く、結晶化収縮が大きいため、高い構造成形安定性が保証され、複雑で過酷な産業環境での長期使用に適しています。
プロ仕様の溝型シール構造により、均一な圧縮としっかりとしたフィット感が保証されます。ガスケットの平らな圧縮モードとは異なり、フランジ表面にかかる不均一な応力を効果的に回避し、漏れやシール不良の隠れた危険を排除します。
|
アイテム
|
仕様
|
|---|---|
|
製品名
|
PEEK (ポリエーテルエーテルケトン) O リング
|
|
材料
|
未充填 PEEK、カーボン充填 PEEK、グラファイト/PTFE 充填 PEEK
|
|
色
|
ブラック、ベージュ
|
|
米国規格 AS568 断面直径
|
1.78 mm (0.070 インチ)、2.62 mm (0.103 インチ)、3.53 mm (0.139 インチ)、5.33 mm (0.210 インチ)
|
|
GB/T3452.1 断面直径
|
1.80mm、2.65mm、3.55mm、5.30mm、7.00mm
|
|
サンプルサービス
|
交渉中
|
|
認証
|
ISO9001、RoHS、REACH
|
|
サイズ規格分類
|
米国標準 AS568 PEEK O リング、GB/T 3452.1 標準 PEEK O リング、非標準カスタマイズ
|
汎用プラスチックと比較して、PEEK O リングの製造には非常に高い技術的障壁があります。精密 CNC 加工と高温精密射出成形という 2 つの成熟した量産プロセスが業界を支配しています。 2 つの方法は、完成部品の特性、適切な注文量、全体的なコストの範囲が大きく異なります。
|
処理モジュール
|
詳細な説明
|
|---|---|
|
完全な制作ワークフロー
|
輸入された純粋なPEEKロッドとシート材料の品質検査から始めます。ブランクにはプレアニール処理を施し、素材の内部応力を事前に除去します。環状の半製品を形成するための予備 CNC 旋削加工の後、断面形状を最適化するために精密仕上げ旋削加工が実行され、続いて同心度の校正が行われます。すべてのワークピースは、切削残留応力を除去するために二次歪取り焼鈍を受け、その後、出荷前に表面研磨、バリ除去、および全範囲の寸法テストが行われます。
|
|
処理の主な課題
|
薄肉の環状 PEEK ワークピースは構造的に壊れやすいです。従来のクランプや切断方法では、機械振動や弾性変形が発生しやすかった。治具を解放した後、材料の反発により真円度のずれ、楕円形の歪み、不規則な形状が生じ、その結果、組み立て精度が低下し、隠れたシール漏れのリスクが生じます。
|
|
カスタマイズされた最適化ソリューション
|
カスタマイズされた柔軟なソフトフィクスチャを装備して、集中したクランプ圧力を分散し、局所的な押し出し変形を回避します。大面積のサポート位置決めを採用し、加工中のワーク全体の安定性を高めます。プロ仕様の PEEK 特殊切削工具に適合し、送り速度を下げて切削衝撃と振動を弱めます。突然の応力解放や部品の永久変形を防ぐために、加工後に治具を徐々に緩めてください。
|
|
処理モジュール
|
詳細な説明
|
|---|---|
|
標準成形手順
|
PEEK ペレットは完全に乾燥および除湿され、湿気による欠陥が除去されます。原料はバレル内で360～400℃の一定温度で均一に溶解され、一定温度（180～210℃）の金型に高圧で注入されます。材料の結晶化を標準化するために正確な圧力保持が適用され、その後段階的に徐冷されます。脱型後、すべての部品は統合焼鈍応力除去、フラッシュトリミング、および包括的な寸法検証を受けて、品質の高い完成品を保証します。
|
|
プロセス固有の困難
|
PEEK 材料は、結晶化度が高く、冷却および成形段階で継続的に収縮することが特徴です。成形温度のわずかな変動は、内径とコード直径の不均一な収縮を直接引き起こし、その結果、寸法公差が不安定になり、完成した O リングのバッチ均一性が低下します。
|
|
精度管理対策
|
バレルと金型の両方に閉ループ定温制御を実装して、温度範囲を安定してロックし、熱変動を最小限に抑えます。圧力保持時間と冷却サイクルのパラメーターを微調整して、材料の結晶化速度と全方向の収縮率のバランスをとります。成形後のアニーリング処理により完成品の内部応力を均一化し、量産PEEK Oリングの寸法安定性を根本的に向上させます。
|
固体のバージン PEEK ストックから機械加工された PEEK O リングは、高剛性で精密な静的シール部品です。ゴム、ナイロン、POM、または標準的な PTFE で製造された弾性シールとは異なり、従来のシール材料が性能を維持するのが難しい過酷な環境でも信頼できるシール能力を発揮します。
安定した分子組成に支えられている PEEK は、耐クリープ性に優れています。アニーリング処理により内部残留応力が除去され、温度変動や連続圧力下でも O リングがシール面に密着した状態を維持できるようになります。設備のメンテナンスサイクルを大幅に延長できます。
この材料は、広範囲の潤滑剤、冷却剤、油圧作動油に耐えます。軽度の腐食性物質にさらされたときの膨張、溶解、脆化を回避し、化学パイプラインや流体処理システムの静的シールポイントに適しています。
頻繁に温度変化が起こる加熱室や機器の内部に設置される PEEK O リングは、通常のプラスチックのように軟化したり変形したりしません。元の断面形状は負荷がかかっても維持され、高温静的条件下でのシールギャップの拡大や持続的な漏れを防ぎます。
PEEK ベース樹脂には可塑剤や揮発性添加剤が含まれていません。揮発性物質の放出は高温でも最小限に抑えられ、密閉されたチャンバー内の粒子汚染を排除します。この特性により、PEEK O リングは半導体ウェーハ処理装置、真空容器、医療滅菌装置などに広く使用されています。
剛性の高い精密静的シールとして分類される PEEK O リングは、高温耐性、優れた耐クリープ性、化学的不活性性、低アウトガス、固有の自己潤滑性が際立っています。これらは主に静的シールおよび低速ショートストロークのマイクロ往復シール用に設計されており、高頻度で長距離の動的な往復シールサービスには適していません。
バージングレードの PEEK は、超低揮発性を特徴としており、チャンバーの汚染を回避し、長時間の真空運転中のクリープによる微小漏れを防ぎます。
これらの装置は、わずかな連続動作と断続的な起動/停止サイクルで動作するため、定期的なグリースの補充は現実的ではありません。 PEEK の自然な自己潤滑特性により、メンテナンスフリーの操作が可能になります。
機器は急激な温度変動や化学媒体への曝露に直面します。標準的なプラスチックシールは、そのような環境では容易に膨張し、劣化します。
-60°C ～ 260°C の範囲のサイクル温度に耐え、熱変化が繰り返されても変形や漏れを防ぎます。
- カスタム PEEK O リング (硬質プラスチック シール要素) に特化
- 高温、高圧、真空、腐食環境向けに設計
- 過酷な作業条件向けに従来のゴム製シールを置き換えます
- 隠れた漏れや断続的なシール不良を排除します
- 長期の高熱下でもクリープ変形に強い
- 真空中での揮発性ガスの発生と粒子汚染を低減します。
- 重要な機器において安定したシール性能を確保
- 100%バージンPEEK樹脂のみを使用
- 半導体、医療、クリーン用途にはリサイクル材料を使用していません
- 作業条件、精度のニーズ、注文量に基づいて選択される材料
- 低ガス放出、ゼロ粒子脱落、厳格な清浄度基準を満たす
- お客様の図面または標準仕様に合わせて製造: AS568 / GB/T3452
- 内径 (ID) とコード直径の厳密な管理
- 傷、へこみ、細孔、亀裂、介在物のない湾曲したシール表面
- バリ、バリ、目に見える工具跡がないこと
- シール領域から離れた位置にある金型パーティング ライン (成形部品の場合)
- すべてのハイエンド PEEK O リングにはアニーリングが必須
- 機械加工および成形による残留応力を除去します。
- 熱サイクルによる変形、隙間拡大、漏れを防止します。
- 長期的な寸法安定性を保証します

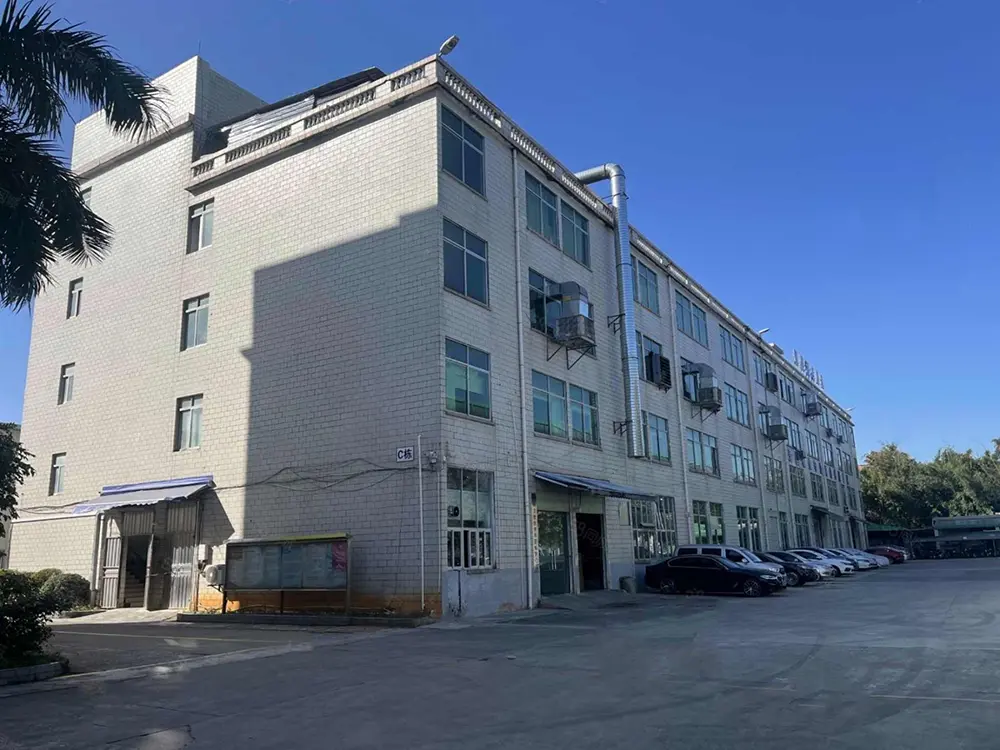

- 社内の精密 CNC ワークショップ
- 図面やサンプルによるカスタマイズをサポート
- CNC加工と精密射出成形の両方が可能
- 小ロットでも大量生産でも安定した品質を実現
- 半導体製造装置
- 医療機器および滅菌システム
- 高真空チャンバーとコンポーネント
- 新エネルギー、化学、精密機器
- 世界中に輸出される製品
- ハイエンド機器産業の海外の顧客にサービスを提供
- 長期的で安定した信頼性の高いシーリングパートナーシップに焦点を当てる
A1: CNC 加工ではカスタム金型が不要で、納期が短縮されます。完全に非標準のカスタム寸法をサポートし、より厳密な応力制御を提供するため、サンプル、少量のバッチ注文、さらには半導体および医療分野での高精度シール用途に最適です。射出成形は、標準サイズの大量注文の場合は費用対効果が高くなりますが、金型費用がかかり、リードタイムは長くなります。図面、注文数量、作業条件を共有していただければ、それに応じて最適な生産ソリューションを提案します。
A2: 高温、真空、または継続的に加圧される環境で使用されるシールには、アニーリングを強くお勧めします。室温、低圧での一般的な用途では、評価時にプロセスを省略してコストを削減できます。
A3: 一般的な 4 つの根本原因を以下に示します。
① 溝はゴム O リングに適合するように設計されているため、圧縮率が不一致になります。
② シールは焼鈍処理を省略し、使用条件下で残留応力が解放されると徐々に変形します。
③ シール面に目に見える工具痕やバリがある。
④ 装置溝の加工精度が悪い。
動作パラメータと溝の図面を提供していただければ、問題を分析し、的を絞った解決策を提案いたします。
A4: 継続的な大きな衝撃や激しい高周波振動が発生するシナリオでは、慎重な評価が必要です。 PEEKは高剛性でありながら低弾性であるため、静的シールに最適です。振動の激しい環境では、溝構造を最適化するか、代替品として充填変性 PEEK グレードを検討することをお勧めします。
