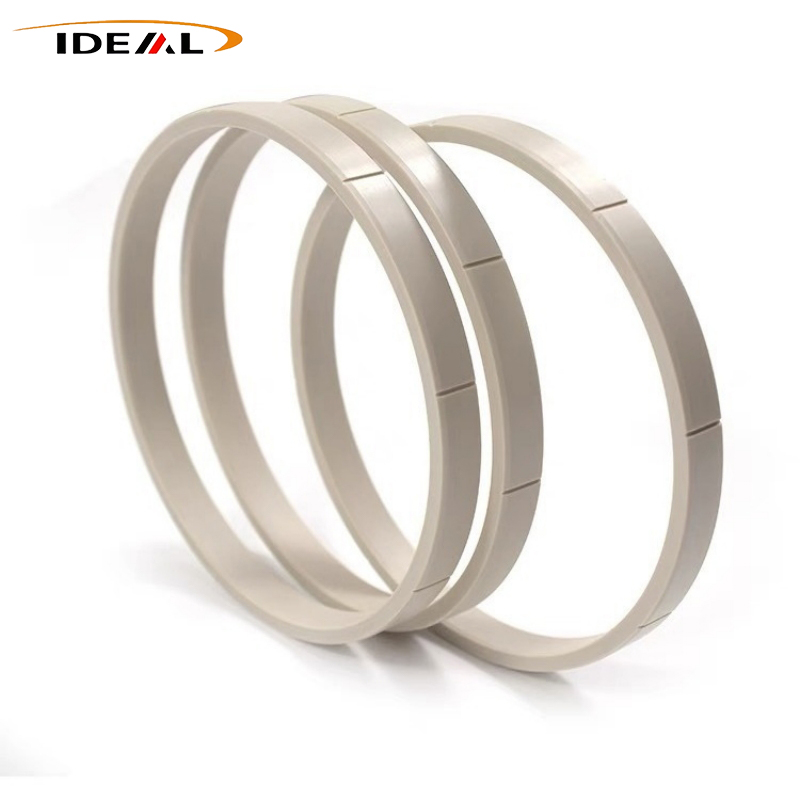

Ideal Plastic Factory の PEEK リングは、ハイエンド産業機械の内部に広く取り付けられている精密円形機能部品です。これらは、機械的制限、密閉絶縁、摩耗シールド、電気絶縁分離、およびピンポイント位置決めの目的をすべて一度に果たします。高度な精密機器にとって、市場で最も信頼できる環状ソリューションとなっています。お問い合わせを歓迎します!
Ideal Plastic は、高性能中国製 PEEK リングを提供します。金属、ナイロン、または POM から作られた従来の円形コンポーネントと比較して、これらのリングは、高温耐性、固有の乾式自己潤滑性、電気絶縁性、耐薬品性、さらに超低クリープ性能を 1 つのコンポーネントに組み合わせています。

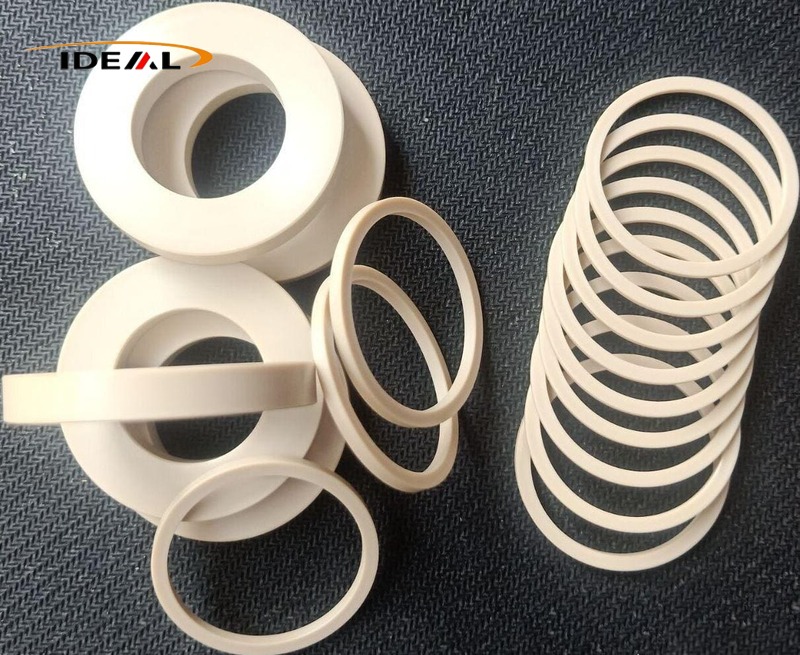

これは、単一の固定部品ではなく、リング状のすべての PEEK コンポーネントを指す一般的な用語です。均一な円形プロファイルにもかかわらず、さまざまなタイプがさまざまな産業シナリオに合わせて調整された機能を備えています。当社の全製品ラインナップには以下が含まれます:
- PEEKワッシャーとガスケット
- PEEKバックアップリング
- PEEK シールリング
- PEEKサポートリング
各 PEEK リング タイプは、シーリング システムにおける独自の中核機能を果たします。
- PEEK バックアップ リング: O リングと一次シール リングを物理的に保護し、押出成形品の損傷を防ぎます。
- シールリング: 流体媒体の浸透をブロックするコアバリアとして機能します。

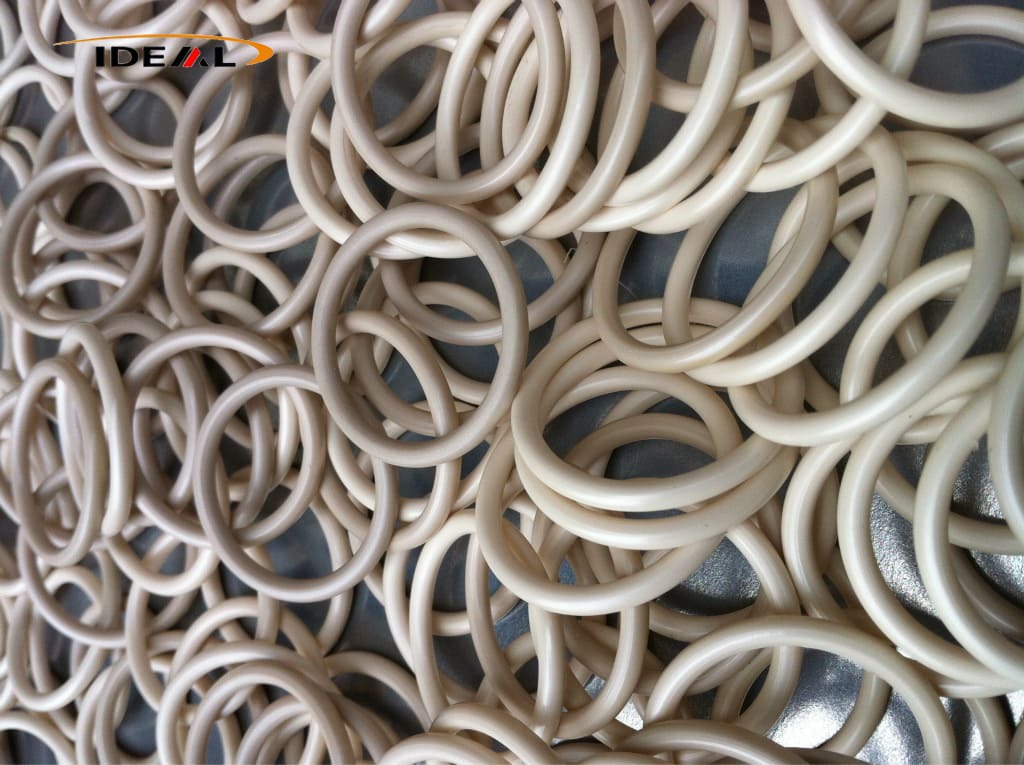

- O リング: 継続的な弾性プリロードを提供して、安定した信頼性の高いシール性能を維持します。
ポリエーテルエーテルケトン リングは、絶縁ガスケットおよび摩擦対摩耗リングとして広く使用されており、回転シャフトと機器のキャビティの間に取り付けられます。 PEEK の固有の自己潤滑特性を利用してオイルフリーの乾燥摩擦をサポートし、主要な運用上の利点を提供します。
- 摩擦と部品の磨耗を大幅に軽減します
- 高価な金属シャフトや機器のハウジングを摩耗損傷から保護します。
- 機械的動作騒音を効果的に低減します。
- トランスミッションアセンブリの耐用年数を大幅に延長します。
これらのリングは高性能スナップ リングおよびリミット カラーとして機能し、機械的な位置決めに優れています。優れた耐クリープ特性により、過酷な高温高圧条件下でも安定した精度を維持し、次のような利点があります。
・可動部の軸方向の変位を安定的に規制し、組立隙間をロックします。
- 長期にわたる高熱と連続圧力下でも完全な寸法整合性を維持します。
- 長時間の装置稼働時の部品のオフセットや位置ずれを回避します。
- 一貫した正確な機械的動作精度を維持します。
従来の金属リングよりも優れた PEEK リングは、強力な環境適応性とさまざまな産業機器向けの多機能性能を備えています。アプリケーションにおける主な利点は次のとおりです。
ポンプ、バルブ、ロータリーアセンブリに適合し、シールを促進し、振動を軽減し、運転騒音を低減します。
作動油、冷却剤、弱酸、弱アルカリ、塩水噴霧による浸食に耐性があります。
化学流体システムおよび海洋海洋機械の中核となる内部部品を保護します。
従来の金属リングにありがちな錆びによる故障を効果的に回避
PEEK は融点が高く、溶融粘度が高く、結晶化速度が速いため、精密環状部品では残留応力、ヒケ、変形、真円度不良などの加工欠陥が発生する可能性があります。これらの問題を解決し、一貫した長期的な寸法安定性を確保するために、当社では標準化された製造ソリューションを採用しています。
精密 CNC 加工と高温精密射出成形により、さまざまなバッチと精度の要求に対応
標準的な専門的な後処理が両方の製造方法に適合します
加工欠陥を効果的に排除し、最終用途の永続的な寸法安定性を保証します
この製造ルートは、薄肉リング、大径リング、半導体 CMP リング、医療グレードの環状部品、溝付き/段付き特殊形状リング、非標準のカスタマイズ部品、および小ロットの R&D サンプルに適しています。型を開ける必要はありません。エンジニアリング図面または物理サンプルに基づくカスタムオーダーは完全に受け入れられます。
優れた加工精度を誇り、寸法公差は±0.01mmに達します。真円度、平面度も良好に管理されております。加工後に専用のアニール処理を施すことにより内部応力を徹底的に緩和し、取り付け後の永久変形が発生しません。
とはいえ、薄肉で大径の PEEK リングを扱う場合、CNC 加工は依然として明らかなハードルに直面しています。ワークピースはクランプ力がかかると変形する傾向があります。材料のリバウンドは切断直後に発生します。平面度や真円度を安定させるのは難しいです。過剰な切削熱により PEEK 材料の一部が溶け、バリが形成され、表面の質感が粗くなります。
1. クランプ張力を軽減するために、柔らかい接触面を備えたツール固定具を採用しています。
2. 浅い切り込み深さで積層切削を行います。ワークピースは粗加工の直後にアニーリングを経てから、精密な切削が行われます。
3. 切削パラメータは微調整され、鋭利な切削工具と組み合わせられます。
4. 大量のクーラント液にワークを浸漬するのではなく、ミスト冷却を採用しています。
射出成形は、標準フラットリング、リテーニングリング、リミットカラーなどの大量産業の注文に適合します。大量生産では、単位生産コストが大幅に下がります。溝や段差のある複雑な構造を一度に成形できるため、バッチ全体で優れた寸法の一貫性が得られます。
ただし、PEEK 射出成形には固有の困難があります。溶融粘度が非常に高いため、流動性が悪くなります。薄肉リングには、不完全な充填、ヒケ、明らかなウェルド ラインが発生することがよくあります。急速な結晶化により成形中に大きな内部応力が発生し、製品が型から外された後に反りが発生します。
1. 正確な可塑化温度は380℃から420℃の間で制御されます。
2. 流体の流れを改善するために金型ランナーとゲート構造が再設計されています。
3. セグメント化された圧力保持と勾配冷却により、溶融物の充填結果が向上し、同時に一定温度の金型がゆっくりと冷却されます。
4. 成形応力を完全に解放するために、成形後に勾配アニーリングを実施します。
- PEEK環状部品の研究開発と製造に特化
- 統合された機能: 社内の材料研究開発、金型開発、精密 CNC 加工、高温射出成形
- 挑戦的な製品の専門知識: 高精度、薄肉、大径、異形のポリエーテル エーテル ケトン リング
- 最適化されたプロセスにより、不十分な溶融充填、応力による変形、不十分な平坦度、バッチ間の一貫性のないパフォーマンスなどの一般的な業界の問題が解決されます。
- 原材料の調達、生産、後処理を含む全サイクルの品質管理
- 100% バージン PEEK ペレットのみ。リサイクルまたはブレンドされた材料は禁止されています
- リクエストに応じてバッチごとに COA (分析証明書) を入手可能
- 利用可能な材料グレード:
- バージンPEEK1000
- 30% ガラス繊維強化 PEEK (GF30)
- 30% カーボンファイバー強化 PEEK (CF30)
- PTFE 変性 PEEK
- ESD 帯電防止 PEEK
- 医療グレードのPEEK
- 表面に気泡、ピンホール、ヒケ、亀裂、反り、層間剥離、顕著なウェルドラインがないこと
- 内穴、外円、端面は完全にバリ取りされており、鋭利なエッジはありません
- エッジの欠け、深い傷、油汚れは厳禁です。
- クリーンルームグレードの PEEK リングの場合: 表面に埃や微粒子の残留物がない
・標準部品：公差±0.05mm
- 高精度カスタムパーツ：公差±0.01mm
- 真円度、平面度、肉厚均一性、直角度などの厳しい検査
- 詰まりや緩みを防ぐために、安定した組み立てクリアランスを確保します。
- 反りを防ぐための薄肉リングの追加の平面度検査
- すべての精密グレードのポリエーテル エーテル ケトン リングは、加工後に勾配アニーリングを受けます。
- CNC 加工または射出成形によって発生する残留応力を除去します。
- 長期にわたる高温および連続圧力下での形状変化、寸法ドリフト、およびクリープ破壊を防止します。
- CNC 旋削およびフライス加工
- 高温射出成形
- 世界中の産業顧客向けの図面ベースのカスタム製造
- 製品範囲: バージン、カーボンファイバー強化、帯電防止加工された PEEK コンポーネント (ウェアリング、位置決め部品)
- 自動車エレクトロニクス
・半導体伝送装置
- 海洋流体制御システム
- 柔軟なMOQ
- 確実なリードタイム
- 世界中の産業顧客向けのカスタムメイドの高性能プラスチック部品
ピーク サポート リングは、高温でも安定した構造強度を維持し、長時間の熱応力下でも軟化、永久変形、クリープに耐えます。
一般的な導入例としては、自動車電子アセンブリ、新エネルギーモーターの内部構造、高温センサー制限コンポーネント、産業用加熱装置、頻繁な熱サイクルにさらされる航空宇宙ハードウェアが挙げられます。
PEEK は固有の摩擦係数が低いため、連続動作中の摩耗粉の生成が限られ、密閉ハウジング内の油汚染が回避されます。カーボンファイバー充填および PTFE 改質のバリアントは、高負荷シナリオ下での耐摩耗性をさらに高めます。
一般的な用途: ロボット関節摩耗インサート、トランスミッション スラスト リング、ポンプおよびバルブ用回転摩耗部品、半導体伝送ライン、オイルフリー医療機器。
圧力と熱が持続しても、PEEK は永久変形をほとんど引き起こしません。アセンブリのギャップは長年にわたって一定に保たれ、軸方向の緩みや位置ずれを効果的に防ぎます。この利点により、これらは精密位置決め構造の最優先の選択肢となります。
適用可能なシナリオ: 精密機器用の制限コンポーネント、ウェーハ処理用のインサートの位置決め、光学テスト用の隔離スペーサー、およびカスタム精密ツーリング部品。
これらのリングは、作動油、冷却剤、弱酸、弱アルカリ、有機溶剤、海岸の塩水噴霧に耐えます。金属部品に見られる錆の問題がなく、汎用プラスチックに特有の膨潤や加水分解のリスクも回避されます。
これらは、化学ポンプとバルブのアセンブリ、海洋流体制御装置、海洋試験機器、自動車冷却システムのハードウェアに広く組み込まれています。
A1: 当社は、PEEK フラット リング、PEEK リテーニング リング、PEEK ステップ リング、PEEK 溝付きリング、PEEK CMP リング、PEEK スラスト リングを製造しています。
A2: はい。 PEEK は固有の自己潤滑性を備えています。油汚染のない長期乾摩擦運転をサポートし、クリーンルーム、医療機械、食品加工機器、真空装置などにぴったりフィットします。
A3: 交換可能な使用は推奨されません。
1）一次シール要素として PEEK バックアップリングを使用しないでください。継続的な流体漏れが発生します。
2）高圧シール用ガスケットの交換にはPEEKワッシャーを使用しないでください。平坦度が不十分な場合、中程度の浸透が発生します。
3）PEEK O リングにゴム製 O リングと同様の弾性シール効果を期待しないでください。
