Ideal Plastic Factory の PEEK シール リングは、シールとサポート用に設計された高性能エンジニアリング プラスチック部品であり、高い剛性と耐クリープ性を特徴としています。これらの製品は、精密 CNC 機械加工と高温射出成形を使用して製造され、応力除去アニーリングによって補完され、高い寸法精度と一貫したバッチ間の品質を提供します。規格外図面による特注生産、小ロットのサンプリング、大規模な輸出注文にも対応いたします。

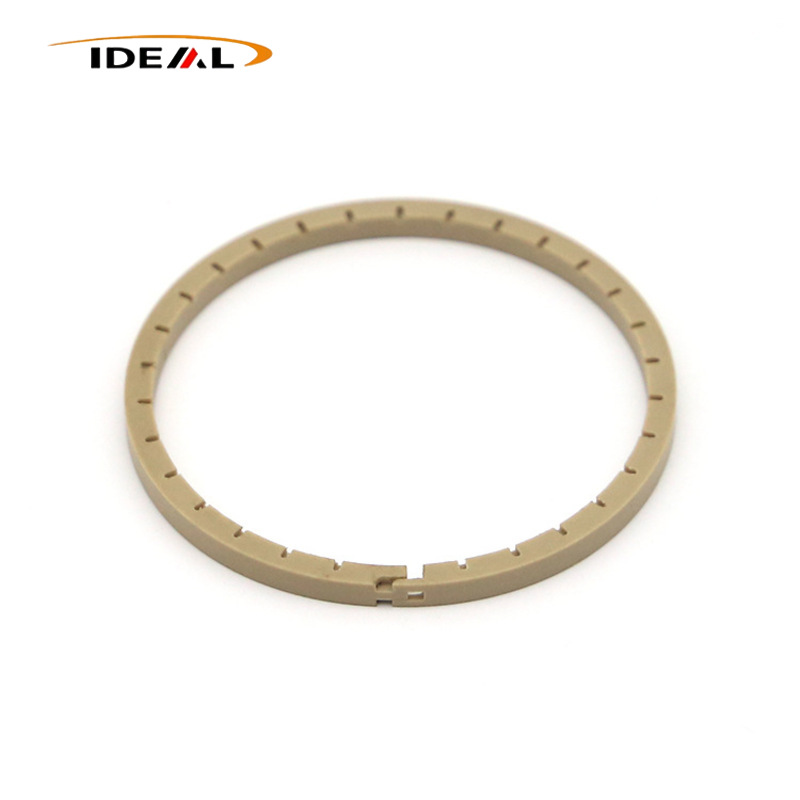

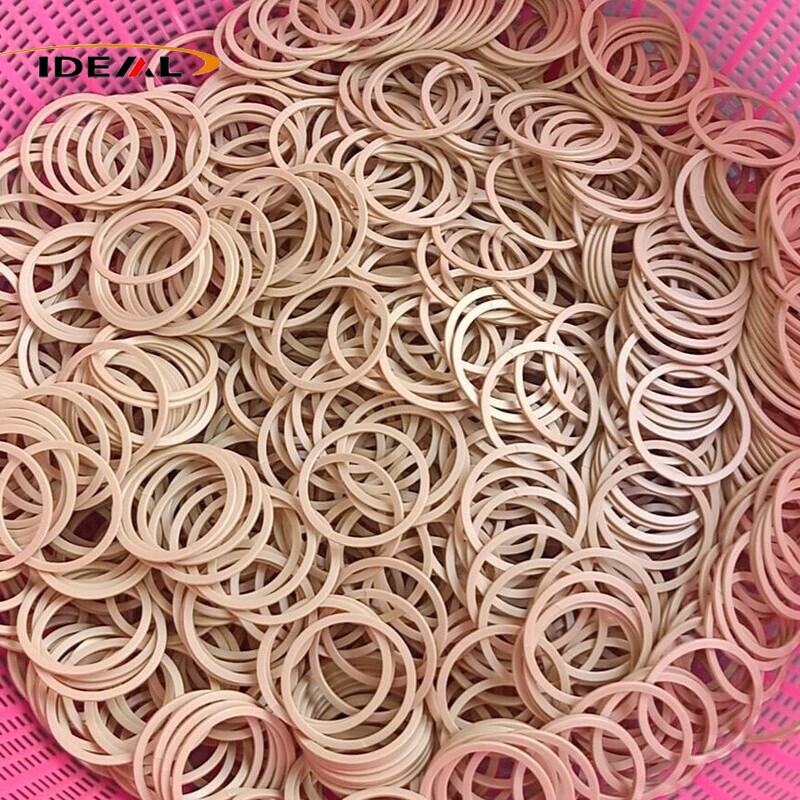

が提供する PEEK シール リング理想のプラスチック工場ポリエーテルエーテルケトンベースの材料から製造された高性能環状シールおよびサポートコンポーネントです。お客様は通常、ガイド リング、サポート リング、および押し出し防止バックアップ リングとしてこれらを導入し、動的および静的シール溝の内側に完全にフィットします。
これらの環状コンポーネントは、動作の案内、摩耗への抵抗、構造負荷の負担、シールのはみ出しの防止など、複数の実用的な目的を同時に果たします。注目に値する重要な詳細が 1 つあります。ほぼすべてのスタンドアロンのポリエーテルエーテルケトン シール リングには、ゴム本来の弾性特性がありません。適切なシール性能を得るには、補助弾性部品と組み合わせる必要があります。
PTFE およびナイロンのシール リングに対して PEEK 代替材料を使用すると、高温、高圧、腐食性の化学流体などの極端な作業条件下でのクリープに対するはるかに強力な耐性が得られます。これらは、冷間流動変形、寸法変化、早期故障など、従来のシールで繰り返し見られる産業上の課題を効果的に解決します。これらの信頼性の高い特性により、これらは多くの分野の高級産業機器のシーリング アセンブリに広く組み込まれています。
実際の操作では、ポリエーテルエーテルケトン シール リングは、熱、摩擦、クリープ変形に耐える剛性の滑り面としてのみ機能します。効果的なシールに必要なすべての圧縮予荷重は、O リングや金属製のバネなどの外部の弾性ハードウェアから得られます。この核心的な違いにより、ポリエーテルエーテルケトン シール リングがソリッド ラバー シール リングとは根本的に異なります。
高圧環境では、弾性シールリングは流体媒体によってシール溝内の小さなアセンブリギャップに簡単に押し込まれます。この連続的な圧搾により、最終的にはエラストマーのせん断破壊が引き起こされます。
剛性バリアとして取り付けられた PEEK バックアップ リングは、O リングが隙間に押し出されるのを防ぎます。この設定により、シーリング システム全体の全体的な圧力定格が向上し、ペアの O リングの耐用年数が大幅に延長されます。
これらのリングは往復運動または回転運動のためにピストンとピストンロッドに取り付けられ、横方向の荷重を吸収し、正確な軸方向の位置合わせを維持します。これらは、機械コンポーネント間の直接の金属間の接触を防ぎ、機器の動作中に発生する半径方向のたわみを相殺し、不均一な側面荷重によって引き起こされる損傷から内部シール要素を保護します。
|

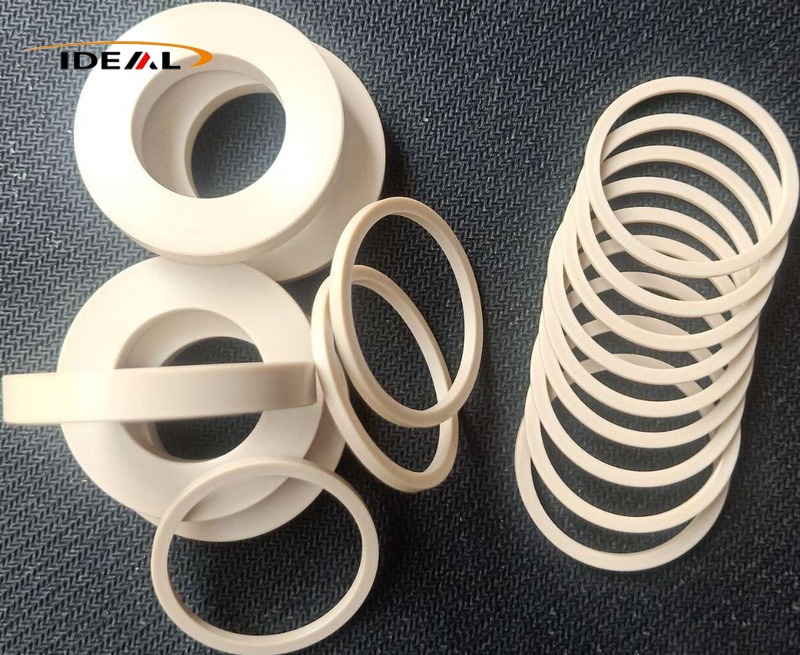

アイテム
|
仕様詳細
|
|---|---|
|
製品名
|
PEEK (ポリエーテルエーテルケトン) シールリング
|
|
利用可能な材料
|
未充填の純粋な PEEK、炭素繊維充填 PEEK、炭素繊維 + グラファイト + PTFE 複合潤滑変性 PEEK
|
|
カラーオプション
|
ベージュ（ナチュラルPEEK）、ブラック（充填改質グレード）
|
|
製造工程
|
CNC精密加工・高温精密射出成形
|
|
寸法許容差
|
CNC加工：±0.02～±0.05mm射出成形：±0.08～±0.10mm
|
|
表面粗さ
|
CNC 加工: Ra 1.6 – Ra 3.2射出成形: Ra 3.2 – Ra 6.3
|
|
認証
|
ISO9001、RoHS、REACH
|
|
製品タイプ
|
PEEKガイドリング、耐摩耗サポートリング、PEEKバックアップリング
|

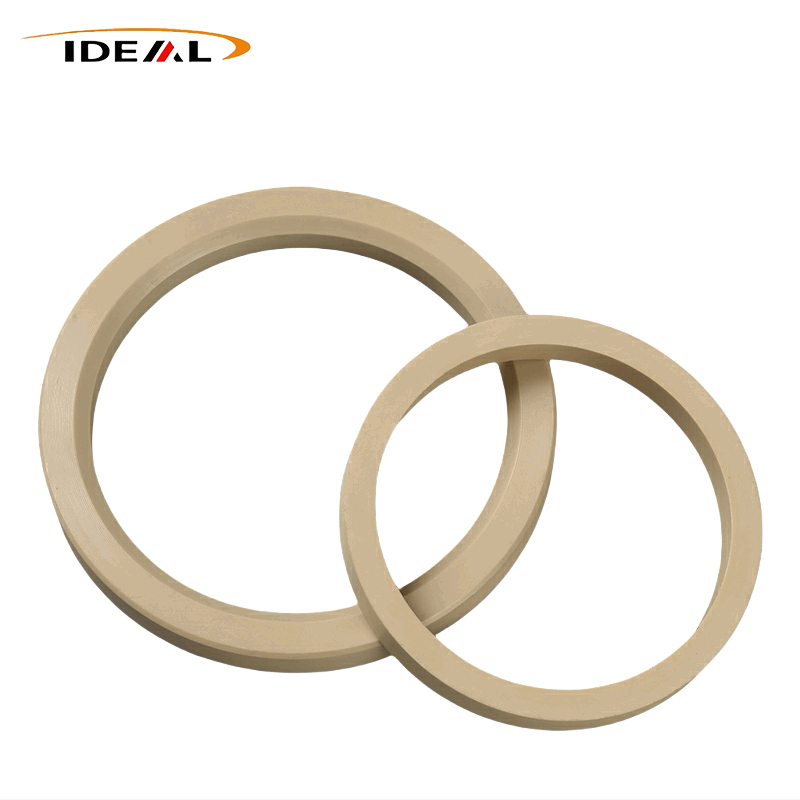

動的回転および往復動シール ポイント向けに設計されたポリエーテルエーテルケトン シール リングは、圧力と温度が変動しても安定した寸法を維持します。組み込まれた抗クリープおよび抗コールドフロー特性により、周期運動中の永久的な形状の歪みを防ぎます。固有の低摩擦特性により、繰り返しの機械的衝撃に耐え、一貫した耐摩耗性を実現します。
弾性反発に依存する柔軟なゴム製シールとは異なり、PEEK シール リングは高い構造剛性を特徴としており、動的なメカニカル シール構造の正確な位置決めをサポートします。
連続的な交互荷重と温度変動の下でも、材料は永久変形を回避します。長い動作サイクルを通じてシールインターフェースを適切にフィットさせ続けるため、回転シャフトや直線運動シールアセンブリに最適です。
自然な低摩擦特性により、嵌合ハードウェアの摩耗が最小限に抑えられます。頻繁に相対移動する機器の場合、これらのシール リングは粒子の発生をカットし、オートメーションや医療機器で一般的なオイルフリーの作業条件に対応します。
PEEK は、油圧媒体、切削液、穏やかな腐食性溶液と接触しても、安定した物理的形状を維持します。非酸化性化学物質によって劣化や膨張が引き起こされることはほとんどなく、中程度の攻撃的な環境で動作する流体制御機器に適合します。
これらのスライド要素は、ステップシールやグライド リングなどのシーリング構成を組み合わせて設計されており、常に O リング エラストマーと組み合わせて機能します。
O リングは一貫したプリテンション力を供給し、PEEK の滑り面はプロセス流体や摩擦相手と直接接触します。滑り耐摩耗性と流体封じ込めを担当します。このような製品は、高圧往復油圧シリンダやロータリー シール アセンブリに広く適用されています。
指定された溝の中に嵌め込まれると、弾性コンポーネント (ほとんどの場合 O リング) が圧縮され、半径方向の予荷重力が発生します。この安定した力により、PEEK シール リングが相手のシール面 (シャフトの外側表面またはシリンダの内側壁) にしっかりと押し付けられます。
精密に機械加工された端面を備えた PEEK リングは、微細な隙間を埋めて流体の漏れをブロックするためにぴったりとフィットします。内部媒体圧力が上昇すると、シールリングにはより大きな圧縮力がかかります。それに応じて、合わせ面間の接触圧力が増加し、圧力によるセルフタイトシール性能が可能になります。
弾性部品は安定した予圧圧力を継続的に出力し、PEEK シール リングを移動する合わせ面に常にしっかりと密着させます。
システムの流体圧力は、各 PEEK リングの背面に作用します。シールリップを外側に押して接触比圧力を高め、持続可能な自己締め付けシール効果を形成します。
U 字型の PEEK スライド シェルは、内部に金属製のエネルギーを与えられたスプリングを包みます。取り付け時に、圧縮されたスプリングが外側に拡張して PEEK スライド リングを開いて支え、シールのための初期接触予荷重を構築します。
長時間運転すると、温度変動や軽度の摩耗が発生します。内部のスプリングが徐々に反発して寸法の変化を補償し、サービスサイクル全体を通じて安定したシール接触圧力を維持できます。
分割カットは、シール溝への取り付けを簡単にするために特別に設計されています。
スパイラルノッチ:組み立てて圧縮すると、スパイラル カットの 2 つの側面が互いにずれて完全に閉じます。漏れ経路が大幅に排除され、この設計は流体漏れがほぼゼロであることが必要な高圧シナリオに適しています。
直線カットと単純な角度カット:取り付け後のノッチ位置には微小な漏れ隙間が残ります。これらのスタイルは、完全な漏れゼロを要求する高圧動的シールには適用できません。
このため、高圧ダイナミック シーリング用途では、スパイラル スプリット リングまたは一体型スリットなしリングが依然として最優先の選択肢となります。
ポリエーテルエーテルケトン シール リングは、耐クリープ性、熱安定性、化学的不活性性、耐摩耗性の総合的な強みにより、高温、高圧力、腐食環境、超クリーンな作業環境下で動作する高級産業機械に広く採用されています。
高圧油圧シリンダー、サーボバルブ、バルブマニホールドのシール溝内にサポートリングやバックアップリングとして使用されます。これらは、高い流体圧力によって引き起こされるはみ出しを効果的にブロックし、適合するシールコンポーネントのサービスサイクルを延長します。双方向の圧力条件の場合、これらのリングをシーリング アセンブリの両側に取り付けることができます。
一般的にダウンホールツールや坑口シーリングアセンブリに取り付けられます。極度の熱、高圧、腐食性の石油ガス媒体のダウンホールに直面しても、その強力な抗クリープ能力により、安定した長期稼働が保証されます。超高圧の使用条件には、分割されていない一体型リングを強くお勧めします。
真空チャンバーやプロセスガスパイプラインバルブに使用されます。ここでは、超低ガス放出のために非充填バージン PEEK グレードが必須であり、FFKM/O リングのシールを保護します。カーボン充填 PEEK バリアントは、そのような用途では全面的に禁止されています。
反応器のコネクターや高圧フィルターのパイプラインに取り付けられます。これらのリングは、酸、アルカリ、各種有機溶剤にさらされても安定した性能を維持します。
水素エネルギーバルブやエネルギー貯蔵試験装置の高圧流体のシールに適しています。
幅広い温度範囲にさらされ、厳格な清浄度基準が要求される繰り返しの滅菌サイクルにさらされる流体バルブアセンブリに最適です。
