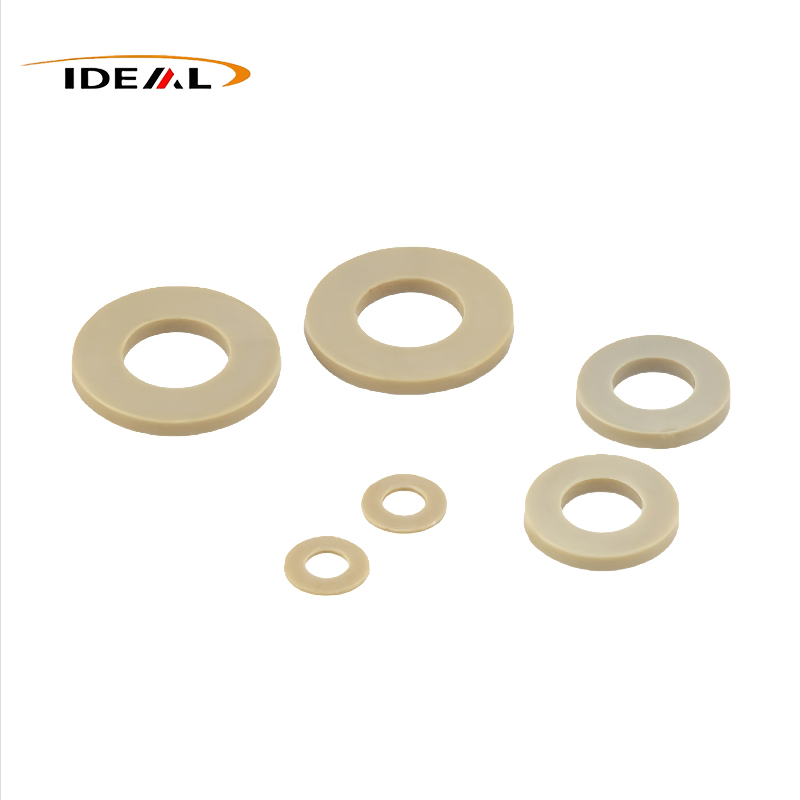

Ideal Plastic は、高品質の PEEK ワッシャーを提供しています。当社の工場では、精密 CNC 機械加工と精密射出成形を組み合わせたデュアルプロセス アプローチを採用し、応力除去焼きなましと精密研削によって補完されています。極薄（最小0.1mm）部品、異形異形、高精度カスタム設計の製造をサポートします。完成品は寸法精度が高く、変形が少なく、内部応力がないことが特徴です。これらは、ナイロン、POM、または標準的なプラスチックで作られたワッシャーをはるかに上回る耐用年数を提供し、多くの用途で金属ワッシャーの代替品として適しています。
PEEKワッシャー理想のプラスチック工場ハイエンド精密機器に広く使用されている薄い円盤状のコア部品です。これらは、耐荷重、摩擦低減、電気絶縁、振動緩衝、さらに漏れに対する補助シールなど、複数の実用的な機能を備えています。これらのスリムな部品は、軸方向の圧力に耐え、滑り摩擦を軽減し、金属部品を電気的に分離し、緩みを防止し、組み立て時の寸法誤差を補正するなど、機械内で重要な役割を果たします。
ボルトが締め付けられると、これらのワッシャーは圧縮力を接触面全体に均等に分散させます。また、組み立ての隙間を埋め、軸方向のすきまを調整し、振動や突発的な衝撃を吸収します。このようにして、連続運転中、装置はしっかりと安定した状態に保たれます。
多くの機械システムでは、軸方向の摩擦に耐えるためにポリエーテルエーテルケトン (PEEK) ワッシャーをスラスト シムとして使用しています。この材料固有の自己潤滑特性のおかげで、摩耗が大幅に削減され、ペアの金属シャフトの表面が保護されると同時に、トランスミッション システムの動作ノイズが低減されます。優れた耐熱性と強力な耐クリープ性を備えており、高温下で長時間使用しても一定のクリアランスを維持します。
PEEKは絶縁性の高いポリマー素材です。 2 つの金属コンポーネントの間に配置すると、電気伝導を効果的に遮断し、漏れ、渦電流、静電気の伝達を回避します。充填されていない純粋な PEEK は非磁性であるため、センサー、光学検査ツール、精密機器に干渉することがなく、電磁妨害によって引き起こされるエラーを排除します。
酸、アルカリ、作動油、有機溶剤、高温蒸気に対する耐性に優れた材質です。金属ワッシャーと違って錆びることはありません。ガスをほとんど放出せず、微粒子の排出も最小限に抑え、内部チャンバーやワークピースを汚染することなく、半導体真空装置や医療機械の厳しい清浄度要件を満たします。
一般的なタイプには、平PEEKワッシャー、スラストワッシャー、C型分割ワッシャー、ショルダーワッシャー/ステップワッシャー、ウェーブワッシャーなどがあります。
薄くて精密なシートなので、反ったり、変形したり、厚みが不均一になったりしやすくなります。 PEEK 自体は高い融点と非常に高い溶融粘度を持っています。成形後に冷却されると内部応力が蓄積する傾向があります。こうした理由から、業界では主に、CNC 精密切断と高温精密射出成形という 2 つの成熟した製造方法が採用されており、どちらも標準化された後処理ステップと組み合わされています。
このプロセスは、極薄シム、カスタムの非標準サイズ、極めて厳しい公差を必要とする部品、医療および半導体分野のクリーンルームグレードのアクセサリ、少量バッチのプロトタイプ、不規則な PEEK ワッシャーに最適です。製作可能な最薄仕様は0.1mmに達します。
利点:ウェルド ラインがなく、フィラーが均一に分布し、射出成形によってもたらされる残留応力がありません。完成品は平面度に優れ、長時間の高温圧縮下でも反りにくいのが特徴です。お客様の図面に基づいて、内径、外径、厚さ、異形輪郭をカスタマイズできます。
生産上の困難:極薄のブランクは切断中に跳ね返ったり欠けたりする傾向があります。メーカーは切削工具を慎重に選択し、専用の治具を設計し、切削速度を適切に制御する必要があります。加工不良は平坦度不合格に直結します。
標準的な平座金、工業用の大量注文、一般公差のスラスト座金の量産に適しています。カーボンファイバーやグラスファイバーを充填したPEEK製品の大量生産にも適しています。
利点:大量注文の単価が低くなり、納期が短縮されるため、標準サイズの長期大量生産に最適です。ショルダーワッシャーやウェーブワッシャーなどの複雑な一体構造を一度の成形工程で成形できます。
生産上の困難:PEEK は溶融粘度が高いため、金型への充填が困難になります。一般的な欠陥には、ヒケ、ウェルド ライン、閉じ込められた内部応力などがあります。アニーリング処理を行わないと、射出成形ワッシャーは繰り返しの熱サイクルと冷熱サイクルにさらされると徐々に変形します。

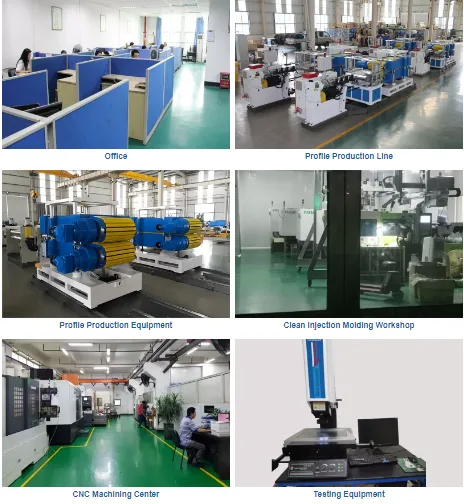

理想的なプラスチックは、高精度ポリエーテル エーテル ケトン (PEEK) ワッシャー、カスタム シーリング エレメント、および耐摩耗性の工業用継手に関して 15 年にわたる専門知識を備えた供給メーカーです。当社は直接工場として、精密プレート切断や高温射出成形から傾斜焼鈍や全寸法検査に至るまで、生産チェーンのあらゆる段階を管理し、原材料から完成品まで一貫した品質を保証します。
当社は輸入されたバージン PEEK 樹脂のみを使用し、業界の最も根強い課題に正面から取り組んでいます。
1. 極薄ワッシャーの反り – カスタマイズされた治具と両面ラッピングによって解決され、スラスト摩擦作業条件下での平坦性を保証します。
2. 厳格な平坦度と寸法の要求 – 内部応力を完全に緩和する勾配アニーリングによって管理され、製造後の反りや寸法のドリフトを排除します。
3. 柔軟な生産ルーティング - CNC 機械加工と精密射出成形を並行して実行し、お客様の公差と量の要件に合わせてプロセスを調整できます。
プロセス
1.CNC加工
2. 超薄型、高精度、またはクリーンルームグレードの部品
3. 精密射出成形
4. 大量の標準サイズの注文
すべてのワッシャーは出荷前に全数寸法検査を受けます。平面度、厚さの公差、内径/外径、および表面の完全性がすべて図面仕様に照らしてチェックされ、正式な検査証明書がすべての納品に添付されます。
1. 表面標準: 滑らかで平行な上面と底面。反り、ねじれ、へこみ、膨らみ、傷、ウェルドライン、気泡、ピンホールがないこと。
2. 許容能力:
標準：±0.05mm
超精密 (カスタム): ± 0.01 mm
GuangZhou Ideal は、ポリエーテルエーテルケトン (PEEK) ワッシャー以外にも、PEEK、PTFE、その他の高温ポリマーでカスタムのスペーサー、シム、絶縁部品、締結部品を設計しています。当社の多軸 CNC ワークショップは以下をサポートします。
1. 原材料の改質
2.CNC精密加工
3.顧客の図面に合わせたカスタム成形
当社のコンポーネントは、寸法安定性とバッチ間の一貫性が交渉の余地のない産業オートメーション、新エネルギー機器、光学試験機で信頼されています。
全工程の品質管理。安定した寸法精度。一貫したバッチ品質。中間業者を通さない工場直販価格です。
|
アイテム
|
仕様
|
|---|---|
|
製品名
|
ポリエーテルエーテルケトン (PEEK) ワッシャー
|
|
材料
|
純PEEK1000、ガラス繊維強化PEEK、炭素繊維強化PEEK、帯電防止PEEK
|
|
色
|
ブラック、ベージュ
|
|
内径 (ID)
|
2mm～100mm
|
|
外径 (OD)
|
5mm～150mm
|
|
厚さ
|
0.2mm～20mm
|
|
加工精度
|
標準公差: ±0.05mm;精密カスタム公差: ±0.01mm
|
|
平面度
|
≤0.02mm
|
|
表面粗さ
|
Ra≦0.8μm
|
|
サンプル
|
交渉中
|
|
証明書
|
ISO9001、RoHS、REACH
|
|
利用可能なタイプ
|
PEEK平ワッシャー、スラストワッシャー、ショルダー・ステップワッシャー、ウェーブワッシャー、C型割ワッシャー
|
PEEK ワッシャーはバージン ポリエーテルエーテルケトン ベース樹脂から製造されており、高性能エンジニアリング プラスチックの靭性と、高温の産業環境に必要な一貫した物理的特性を兼ね備えています。主に精密締結アセンブリ内のスペーシング コンポーネントとして配置され、信頼性の高い軸方向のサポートを提供し、滑り摩擦を軽減し、嵌合ハードウェア間の電気的分離を実現します。
当社は、さまざまな作業条件に適合する複数の材料グレードを提供しています。非充填バージン PEEK、炭素繊維強化、ガラス繊維強化、カスタム帯電防止剤配合などです。主な機能上の強みを以下に概説します。
PEEK 材料はクリープ歪みに効果的に抵抗します。持続的な圧縮負荷や熱負荷がかかっても、厚さの変化は最小限に抑えられます。軸方向の隙間は長い耐用年数にわたって一定に保たれ、装置の長期運転後の徐々に隙間が大きくなることで発生する振動や異音を抑制します。
ベース PEEK は固有の固体自己潤滑機能を備えており、定期的なグリースのメンテナンスを軽減します。アキシアル方向の滑り荷重に耐えるスラストワッシャーとして使用すると、これらのコンポーネントは低摩擦で動作し、摩耗損失も軽度です。嵌合する金属シャフトは確実に保護され、金属同士の直接接触によるかじりや表面の傷を防ぎます。
充填されていないバージン PEEK は、非磁性の電気絶縁体として機能します。別々の金属部品の間に取り付けると、導電経路が遮断され、漏れや渦電流の干渉が防止されます。これにより、センサーや光学検出モジュールへの安定した信号出力が保証されます。
PEEK (ポリエーテル エーテル ケトン) ワッシャーは、ほとんどの一般的な工業用酸、アルカリ、油、溶剤に耐えます。濃硫酸や濃硝酸などの酸化性の強い濃酸中での連続運転は推奨しません。切削液、蒸気、塩水噴霧雰囲気下でも安定した性能を維持します。
金属シムとは異なり、これらのワッシャーは腐食しません。従来のプラスチック部品と比較して、長期暴露による膨潤や化学劣化に強いため、化学処理装置や海洋の高湿度施設に適しています。
耐衝撃性と耐疲労性能をバランスさせた素材です。連続的な周期振動に対してもエッジ割れや欠けが発生しにくくなります。 PTFE ワッシャーと比較して、剛性が高く、コールドフローの傾向がはるかに少ないことが特徴で、長時間稼働するトランスミッションアセンブリの要件を満たします。
A1: 標準的なナイロンおよび POM プラスチックワッシャーには、現場での使用においてかなりの欠点があります。耐熱性に限界があり、クリープ変形が起こりやすく、荷重がかかると永久圧縮変形が起こり、吸湿すると寸法が膨張し、摩耗が早くなります。
PEEK プラスチックワッシャーは、最高 260 ℃ の安定した作動熱に耐えることができます。優れた耐クリープ性と非常に安定した寸法が特徴です。摩耗に対する耐用年数は、通常のプラスチック代替品よりも約 5 ～ 10 倍長くなります。アセンブリは、何年も連続運転した後でも、緩みや完全な故障を起こすことなく、しっかりとした状態を維持します。
A2: オイルメンテナンスは一切必要ありません。 PEEK の固有の自己潤滑特性のおかげで、これらのワッシャーは長期間の乾式摩擦動作に耐えることができます。粉末の脱落や機械的な詰まりは発生しません。これらは、粉塵のない作業場、医療機器、食品加工機械、無人の真空装置に最適です。
A3: 精密な組み立て、絶縁、静かな動作、軽量設計、腐食防止、高温耐性が必要なほとんどのシナリオでは、これらのワッシャーは金属ワッシャーを完全に置き換えることができます。ユーザーは、錆びない性能、電気的絶縁、振動と騒音の低減、軽量化、定期的なメンテナンスの必要がないなど、さまざまなメリットを得ることができます。
重荷重および高圧の作業条件に直面する場合は、強化された変性 PEEK 材料を選択して全体の耐荷重能力を高めることができます。
A4: あらゆるカスタマイズをフルサポートいたします。 0.1mmの極薄ワッシャー、大外径品、特殊な穴形状の部品、肩ワッシャー、スラストワッシャー、特注の厳しい公差で製作する精密部品も製作可能です。お客様の図面や現物サンプルに基づいて、少量のサンプル試作から大量の量産スケジュールまでご注文を承ります。
A5: 精密なカスタマイズ注文は完成までに 7 ～ 10 営業日かかります。大規模な大量生産注文には、合計で 15 ～ 20 営業日かかります。
すべての完成品は出荷前に包括的な検査を受けます。すべてのバッチで完全な品質トレーサビリティが可能であり、当社の工場は輸出協力のために海外の顧客監査を受け入れています。
