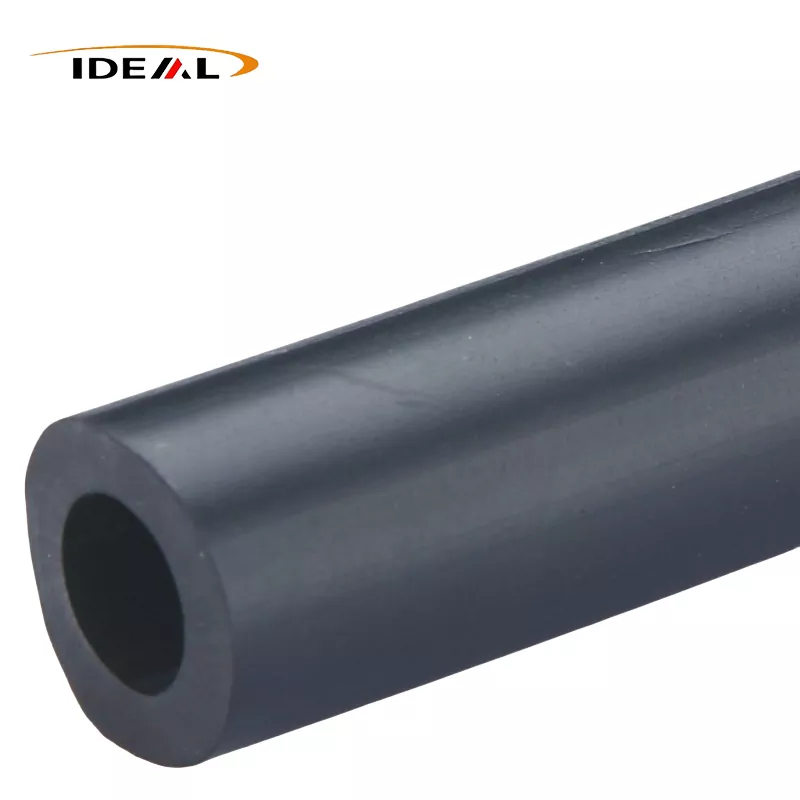

炭素繊維強化PEEKパイプ標準の PEEK チューブにさらなる剛性、寸法安定性、耐荷重性、または静電気制御が必要な場合に実用的な選択肢です。 Ideal Plastic は、炭素繊維含有量 10% ～ 40%、LCF および SCF のオプション、規定の内外径範囲、長さ 1,000 mm または 3,000 mm、および最小公差 ±0.02 mm の黒色の炭素繊維充填 PEEK チューブを製造しています。
適切なグレードは炭素の割合だけで選択されるわけではありません。ファイバーの長さ、壁の形状、動作温度、摩耗状態、電気要件、および仕上がり寸法はすべて仕様に影響します。荷重ケースと図面から始めて、定義された材料と検査要件に基づいて見積もりを要求します。
カーボンファイバー充填 PEEK チューブが正しい選択である場合
純粋な PEEK は、温度特性、耐薬品性、摩耗挙動、寸法安定性の有用な組み合わせをすでに提供しています。カーボンファイバーを追加すると、剛性と荷重サポートのバランスが変わります。これは、ベアリングスリーブ、絶縁またはガイドコンポーネント、構造通路、ローラーまたはトランスミッション部品、または応力下で形状を保持する必要があるその他の半完成プロファイルとして使用されるチューブでは重要です。
純粋な PEEK チューブが過度にたわむ場合、適合ウィンドウを超えて膨張する場合、または用途が許容するよりも早く摩耗する場合には、通常、カーボンファイバーを検討する価値があります。静電気に敏感なシステムにも役立ちます。理想的なプラスチック状態の体積抵抗率は次のように低くなります。1×103Ω・cmただし、必要な電気的性能については、正確なグレード、繊維含有量、形状、および試験方法を確認する必要があります。
カーボン充填チューブをすべての PEEK 部品の自動交換品として扱わないでください。カーボンファイバーは、機械加工性、表面外観、異方性、および電気的挙動に影響を与える可能性があります。チューブが高度な絶縁性を維持する必要がある場合、非常に滑らかな接触面が重要である場合、または部品が既存のデータでカバーされていない化学混合物にさらされる場合は、注文する前にグレード固有のレビューを依頼してください。
荷重ケースの炭素繊維含有量と繊維グレードを選択します
PEEK における炭素繊維の 10% ～ 40% の変化
Ideal Plastic では、炭素繊維含有量を 10% ～ 40% の間で調整できます。一般に、フィラーレベルを増やすと、複合材の剛性と荷重サポートが向上する一方、材料の選択が加工方向と周囲の設計にさらに敏感になります。最も高いパーセンテージが自動的に最適な値になるわけではありません。荷重が軽いチューブには不要な場合があり、機械加工や表面の要件が複雑になる可能性があります。
「カーボン充填 PEEK」だけを求めるのではなく、必要な結果を指定してください。有用な入力には、ラジアル荷重、アキシアル荷重、非支持スパン、温度範囲、滑り速度、相手材、デューティ サイクル、化学媒体、およびチューブが静電荷を消散する必要があるかどうかが含まれます。 Ideal Plastic は、その炭素繊維強化 PEEK 製品の剛性値が 8 ～ 12 GPa の範囲であると述べています。この範囲は、グレード固有のデータシートや設計検証に代わるものではなく、製品レベルのガイダンスとして扱います。
LCF、SCF、CF30 PEEK チューブのオプション
繊維グレードはラベル以上の影響を与えます。 LCFは長炭素繊維を意味します。 SCFとは短炭素繊維の意味です。強化効率と剛性が優先される場合には、より長い繊維が有用である一方、従来の加工や詳細な機械加工プロファイルには、短繊維コンパウンドの方が適している可能性があります。実際の結果は、繊維配向、成形または押出条件、肉厚、および機械加工によって異なります。
「CF30」は通常、約 30% の炭素繊維を含む PEEK コンパウンドを指しますが、この指定はサプライヤーに確認する必要があります。引用された CF30 PEEK チューブが LCF か SCF か、機械加工後に適用される公差、およびその正確な化合物に属する特性データを質問してください。これにより、繊維の形状や製造ルートの違いを見落としながら、炭素の割合で 2 つの素材を比較するというよくある購入ミスを防ぐことができます。
ご注文前にパイプ、チューブ、プロファイル、加工寸法をご確認ください
外径、内径、肉厚、長さ、公差、表面仕上げを指定します
「PEEK パイプ」と「PEEK チューブ」は、サプライヤーの検索ではよく同じ意味で使用されますが、見積書には依然として正確な寸法定義が必要です。外径 (OD)、内径 (ID)、肉厚またはその計算、切断長さ、数量、公差、端部状態、および表面仕上げ要件を提供します。寸法が押出された状態で供給されるか、切断された状態、または機械加工された状態で供給されるかを記載します。
Ideal Plastic は、炭素繊維強化 PEEK パイプの標準長さ 1,000 mm および 3,000 mm と公差 ±0.02 mm をリストしています。公差がどの寸法をカバーしているかを確認してください。 OD 公差が厳密であっても、ID、同心度、真直度、端部直角度が同じ公差を持つことを自動的に意味するわけではありません。
図面ベースの寸法レビューを使用してフィットエラーを防止する
チューブがシャフトに嵌合する場合、ハウジングに嵌合する場合、またはシールまたはベアリング アセンブリに嵌合する場合は、図面を送信してください。カタログの説明に頼るのではなく、重要な機能にマークを付けてください。レビューでは次の内容をカバーする必要があります。
- 必要な壁厚を含む外径および内径の制限。
- 同心度、真直度、およびアセンブリが依存する場合の許容楕円度。
- 切断長さ、端の直角度、面取り、溝、穴、またはその他の機械加工の詳細。
- 材料グレード、LCF または SCF 構造、および炭素繊維の割合。
- 検査方法、サンプリング計画、梱包、および文書化。
カーボンファイバー PEEK チューブのカスタム寸法については、通常、最も近い公称サイズのみを問い合わせるよりも、図面を確認する方が役立ちます。これにより、製造前に適合リスクが明らかになり、サプライヤーにツーリング、機械加工、検査の明確な基盤が提供されます。
公表されているパフォーマンスデータと比較限界
Ideal Plastic は、炭素繊維強化 PEEK 製品情報で、熱たわみ温度は 315°C 以上、連続使用温度は最大 260°C であると述べています。これらの数値は高温耐性を示していますが、チューブが 260°C で最大の機械的負荷に連続的に耐えられることを意味するものではありません。荷重、肉厚、暴露時間、応力集中、取り付けはすべて、使用可能な設計温度に影響します。
耐摩耗性と耐薬品性についても同様の注意が当てはまります。カーボン充填 PEEK は、厳しい摩擦、磨耗、荷重、化学物質への曝露条件に耐えることを目的としていますが、性能は合わせ面、圧力、速度、潤滑、温度、実際の化学物質濃度に依存します。 PEEK の化学的適合性に関する声明は、すべての溶媒ブレンド、プロセス流体、または温度サイクルに対する承認として扱うべきではありません。
公表されている値を使用して材料の選択を絞り込み、正確なグレードを確認します。失敗による影響が大きい場合は、データシート、サンプル、またはアプリケーションのレビューをリクエストしてください。 Ideal Plastic は、大量注文の前にフィット チェックや管理されたプロトタイプ テストをサポートできる無料サンプルが利用可能であると述べています。
高温、摩耗、化学、静電気制御システムへのアプリケーション
カーボンファイバー PEEK チューブは、熱と機械的需要を組み合わせる産業システムの有力な候補です。一般的な評価領域には次のようなものがあります。
- 耐荷重部品または伝達部品:カーボンファイバーは通常の純粋なPEEKに比べて剛性を高め、たわみを減らすことができます。
- 摩耗を重視したアセンブリ:複合材料は摩擦や摩耗を伴う用途に適していますが、相手材と圧力と速度の関係についてはまだ検討する必要があります。
- 高温チューブ:記載されている 260°C の連続使用の数値と 315°C を超える HDT は、完全な設計限界ではなく、熱遮蔽の開始点を提供します。
- 化学プロセスのコンポーネント:「耐薬品性」という言葉に頼るのではなく、特定の媒体、濃度、温度、曝露期間を評価してください。
- 静電気に敏感な機器:記載されている低い体積抵抗率は、電荷散逸が重要な場合に関連する可能性があります。完成した部品の接地と電気テストの要件を確認します。
カーボンファイバーはグラスファイバーとよく比較されます。より良い選択はターゲットの特性によって異なります。一般に、剛性、重量、摩耗挙動、電気損失がより重要な場合にはカーボン充填 PEEK が選択されますが、最終的な決定にはフィラー名だけではなく比較可能なグレード データが必要です。
Ideal Plastic に検証済みのカーボンファイバー PEEK チューブの見積もりをリクエストする
Ideal Plastic に図面または明確な仕様書をお送りください。炭素繊維強化PEEKパイプ。適用温度、荷重、摩擦または磨耗条件、化学媒体、静電気制御要件、外径、内径、長さ、公差、数量、および納品目標が含まれます。
炭素繊維の割合、LCF または SCF の構造、適用可能な寸法公差、検査書類、サンプルの入手可能性、部品がチューブとして供給されるか機械加工で仕上げられるかどうかを確認するには、見積もりを依頼してください。 Ideal Plastic は、チューブやカスタム コンポーネントを含む半製品および機械加工された PEEK プロファイルを、海外の顧客向けに標準またはカスタムのリードタイムで供給しています。
最初のレビューには、カスタムカーボンファイバーPEEKチューブの見積ページそして図面を添付します。検証済みのグレードと寸法をレビューすると、通常、公称 CF30 チューブを選択して製造後にフィットを修正するよりも多くの時間を節約できます。
