PEEK パイプとは何ですか? カーボンファイバー充填 PEEK を選択する必要があるのはどのような場合ですか?

簡単な答え: 追加の剛性と寸法安定性のトレードオフが正当化される場合は、カーボンファイバー充填 PEEK チューブを選択してください。

PEEK パイプは、供給されたまま、またはブッシング、スリーブ、シール、バルブ部品、絶縁体などの部品に機械加工して使用される中空の半完成形状です。炭素繊維は、未充填の PEEK では十分な剛性、寸法制御、または機械的および熱的負荷下での変形に対する耐性が得られない場合に追加されます。

だからといって、カーボン充填素材が自動的にプレミアムな選択肢になるわけではありません。バージン PEEK よりも寛容性が劣る可能性があり、切削工具に負担がかかり、電気的にも異なります。正しい決定は、荷重の方向、温度、化学薬品への曝露、合わせ面、電気要件、および除去する予定のストックの量によって異なります。広州理想のオファーカーボンファイバー充填PEEKパイプカーボンファイバー含有量を10%から40%まで調整可能。同社は、一般的に使用される比率として 30% を特定しています。

パイプ、チューブ、チューブは同じ半完成品を表す場合がありますが、寸法は明確に記載する必要があります

ポリマー在庫カタログでは、「PEEK パイプ」、「PEEK チューブ」、および「PEEK チューブ」が同じ意味で使用されることがよくあります。購入者は、これらの条件が金属配管の慣例に従っていると想定すべきではありません。サプライヤーは、取り付けられた状態で流体を運ぶことを目的とした定格圧力ラインではなく、厚肉の機械加工ブランクについて説明している可能性があります。

名詞ではなく、購入図面が注文を制御する必要があります。圧力サービスが関係する場合、半完成品の寸法だけでは圧力能力を確立できません。完成した形状、接合部、温度、媒体、荷重履歴、および適用可能な設計標準はすべて、個別のエンジニアリングレビューが必要です。

寸法を記入した図面上で外径、内径、肉厚、長さ、加工代を定義します。

外径、内径、長さを記載し、それぞれの値が公称値、製造時のまま、または機械加工後に必要なものかどうかを確認します。完成部品に影響を与える同心度、真直度、真円度、表面仕上げ、および端部の状態を含めます。一般的なプラスまたはマイナスの直径公差では、ボアと外径の同心度は制御されません。

スキンをきれいにし、予想される歪みを修正するのに十分な加工代を残しておきますが、材料費や加工時間が不必要に上昇するほどではありません。仕上げ壁が薄い場合は特別な注意が必要です。チャック圧力、切削熱、残留応力により、穴が機械から離れた後に移動する可能性があります。

公開されているサイズ範囲と ±0.02 mm の公差は、すべての ID/OD の組み合わせを保証するものではなく、明確にするための主張として扱います。

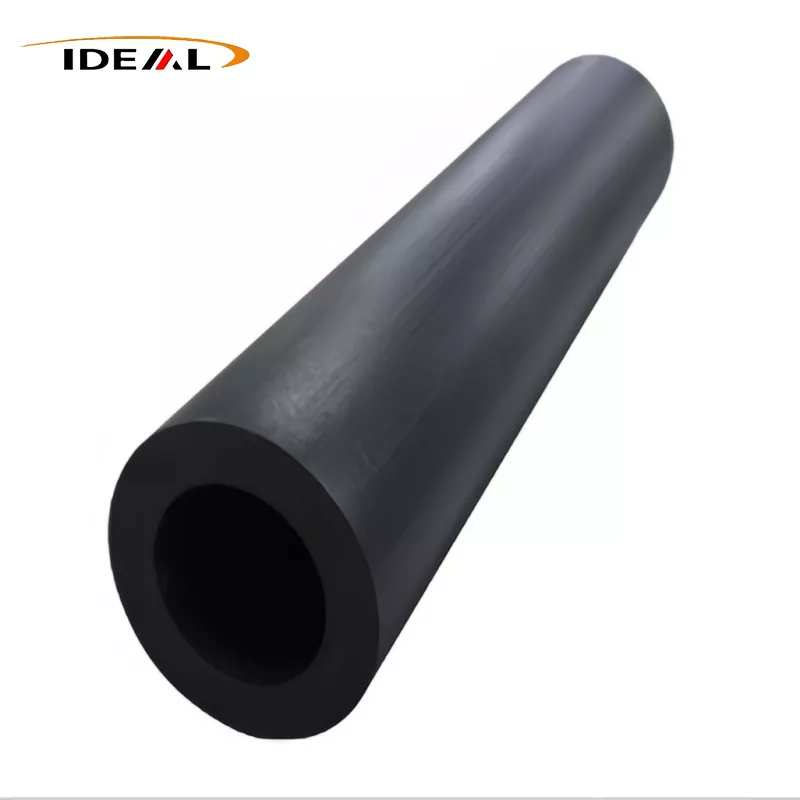

GuangZhou Ideal の製品ページには、黒色の材質、公称内径 Φ20 ～ 458 mm、外径 Φ15 ～ 404 mm、長さ 1,000 mm および 3,000 mm、公差 ±0.02 mm がリストされています。これらの範囲は、自由に交換可能な次元の行列として読み取られるべきではありません。有効なチューブは、その ID よりも大きい OD を持っている必要があります。

注文する前に、どの ID/OD の組み合わせが利用可能か、また公差がどのような機能をカバーするかを尋ねてください。また、測定温度、検査方法、サンプリング計画、真直度の基準、公差が素材に適用されるか加工面に適用されるかを確認してください。の公開されている PEEK チューブのサイズと公差情報これらは RFQ の出発点として有用であり、承認された図面の代わりとなるものではありません。

炭素繊維が PEEK でどのような変化を起こすのか、またそれによって自動的に改善されないものは何か

カーボンファイバーは PEEK マトリックス内の動きを制限します。適切なグレードと方向では、一般に剛性が向上し、負荷時の寸法変化が減少し、温度変化時の安定性が向上します。これらの効果は、機械加工されたスリーブが形状を保持したり、未使用の PEEK が動きすぎる場合のクリープを軽減したりするのに役立ちます。

補強により方向性も導入されます。製造ルートと材料の流れによって繊維が整列する可能性があるため、軸方向特性と壁貫通特性が異なる場合があります。カーボンファイバーは、すべての摩耗界面を自動的に改善したり、電気絶縁を維持したり、あらゆる化学物質に対する耐性を高めたりするわけではありません。また、延性が低下し、激しい機械加工や組み立て中にエッジが欠けやすくなる可能性もあります。

バージン、カーボンファイバー充填、およびその他の改質 PEEK グレードを、剛性、摩耗、電気的挙動、化学物質への曝露、および機械加工性に関して比較します。

カーボンファイバー充填 PEEK チューブを加工するには、鋭利で適切な工具と制御されたワークホールディングを使用してください。外径の測定値だけに頼るのではなく、ボアの仕上げ、発熱、ファイバーのブレイクアウトを監視してください。化学物質への曝露が重要な場合は、実際の液体、濃度、温度、圧力、曝露時間に対して完全なグレードを評価します。

「30% カーボンファイバー PEEK チューブ」ラベルは完全な材料仕様ではありません

パーセンテージはフィラーの充填量を示しますが、材料を承認するには十分ではありません。供給された在庫の樹脂とコンパウンドのグレード、製造ルート、繊維の形状、品質管理、および特性データが引き続き必要です。記載されているパーセンテージが重量によって定義されているのか、それとも別の基準によって定義されているのかを明確にしてください。

また、チューブが 1 つの生産ロットから供給されるかどうか、またサプライヤーがロットに関連付けられた検査記録を提供できるかどうかも尋ねます。きれいに機械加工されたプロトタイプは、配合物、プロセス、または繊維方向が変更された場合に、後のストックが同じように動作することを証明するものではありません。一般的な「30% CF PEEK」の説明ではなく、正確なグレードと素材の形状を承認してください。

サプライヤーのデータは、実際のグレード、試験方法、繊維方向、および使用条件と一致している必要があります

データシートの値は、受け取る資料を表す場合にのみ役立ちます。試験片の向き、状態調整、試験温度、試験方法を確認してください。射出成形クーポン データでは、異なる繊維方向に機械加工された厚肉チューブの挙動を予測できない場合があります。

高温用途の場合は、室温の値を使用するのではなく、使用温度で特性を比較してください。化学薬品のサービスでは、同時応力と熱を考慮してください。厳密な寸法が重要な場合は、提供された形状の測定を依頼し、検査前に部品がどのように調整されるかについて合意してください。

カーボンファイバー充填PEEKを導電性または静電気散逸性として処理する前に、体積抵抗率と表面抵抗率を検証します。

カーボンファイバーは PEEK の電気抵抗率を下げることができますが、導電率はフィラーの割合から直接得られるものではありません。繊維の分布、繊維間の接触、配向、肉厚、加工はすべて結果に影響します。カーボン強化と記載されている素材でも、必要な抵抗範囲を満たしていない可能性があります。

必要な体積抵抗率または表面抵抗率の範囲を、試験方法およびコンディショニング要件とともに図面または材料仕様に記載します。電荷の散逸が安全上重要である場合は、代表的なチューブストックまたは完成したコンポーネントをテストしてください。電気測定の代わりに炭素含有量証明書を使用しないでください。

RFQ チェックリスト: カーボンファイバーの含有量、形状、公差、表面仕上げ、検査記録、準拠文書、数量、リードタイム、陸揚げの確認

• 材料：正確な PEEK グレード、炭素繊維の割合、およびその割合の定義方法。
• ジオメトリ:外径、内径、壁面状態、長さ、端部状態、取り代。
• コントロール:寸法公差、同心度、真直度、真円度、表面仕上げの要件。
• パフォーマンス：使用温度、負荷、化学物質、摩耗界面、および必要な電気的動作。
• 証拠：該当するテストデータ、ロットトレーサビリティ、検査報告書、および必要なコンプライアンス文書。
• 商業条件:試作品と生産の数量、リードタイム、梱包、インコタームズ、および米国目的地への陸送。
• 受け入れ:承認された図面の改訂、検査方法、および不適合在庫の処理手順。
