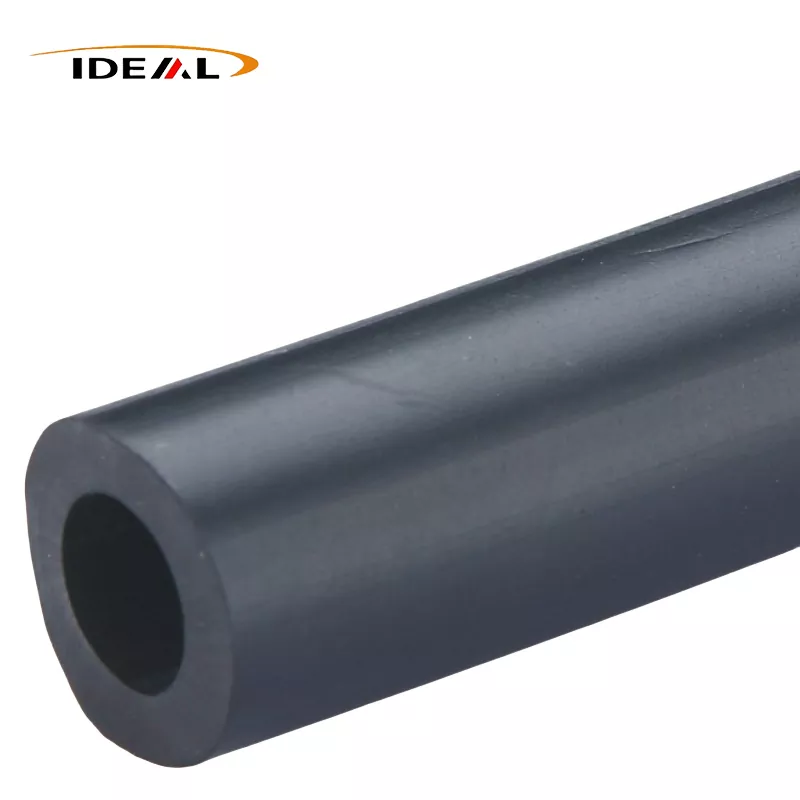

30% の炭素繊維で強化されたポリエーテルエーテルケトンは、標準的な熱可塑性プラスチックが軟化、反り、破損する温度での機械的負荷に耐える構造チューブを生成します。 Ideal Plastic は純粋な PEEK とミルドカーボンファイバーを組み合わせて製造しますPEEK CF30パイプ極めて高い剛性、低い熱膨張、自然な電気伝導性を実現します。バージン PEEK には高荷重ベアリング用の圧縮強度が不足している場合、または動的な航空宇宙アセンブリで厳密な静電気散逸が必要な場合に、この材料を指定します。
エンジニアは、寸法安定性を犠牲にすることなく重量を削減するために、重金属合金をカーボン入りPEEKに置き換えました。最大の利点は物理的な強化にあります。 30% のカーボンファイバー マトリックスは、応力、熱、高速摩擦下でのポリマーの挙動を劇的に変化させます。

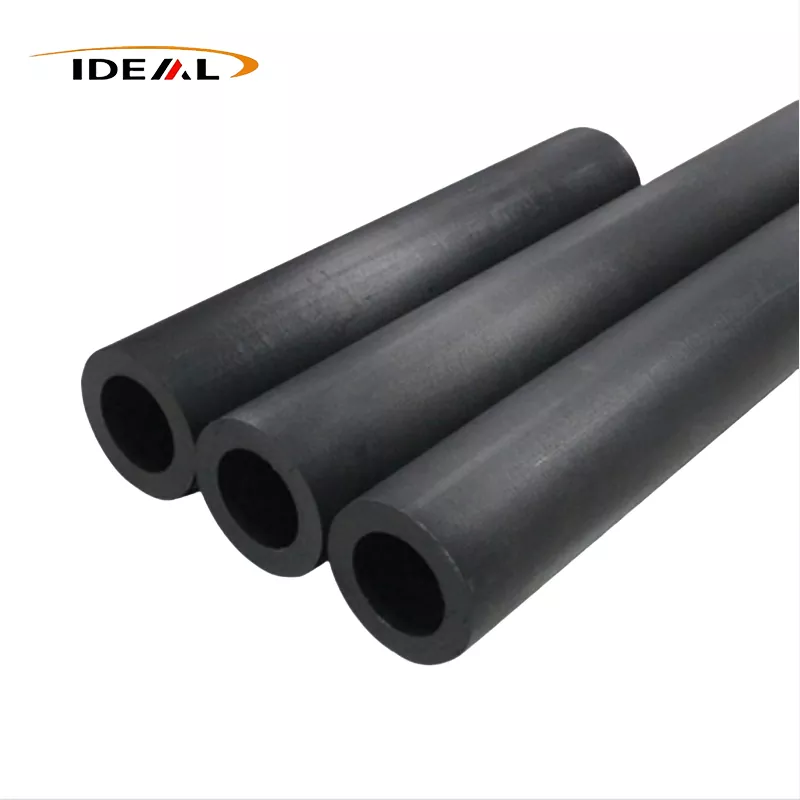

30% のカーボンファイバー負荷を追加すると、純粋な PEEK の引張弾性率が実質的に 2 倍になります。この材料は、継続的な重荷重下でのクリープに耐えながら、最大 260°C (500°F) の連続動作温度に耐えます。しかし、動的に動く部品の場合、最も重要な変化は空運転時の摩擦係数です。
バージン PEEK は高速摩擦を受けると摩耗する可能性があります。カーボンマトリックスはパイプを自己潤滑性の摩耗面に変えます。疲労に強いです。過酷な化学薬品の洗浄にも耐えます。カーボンファイバー強化 PEEK チューブは優れたトライボロジー特性を示し、外部流体潤滑が不可能または故障しやすい高 PV (圧力速度) 用途に最適です。
当面のトレードオフは工具の磨耗です。カーボンファイバーは非常に摩耗性に優れています。 CF30 は、二次加工中に標準的な高速度鋼 (HSS) 工具を数分以内に破壊します。これらのパイプの加工には、旋削加工中のびびりや局所的な過熱を防ぐための高剛性ワークホールディングとともに、多結晶ダイヤモンド (PCD) または特殊コーティングされた超硬工具が必要です。
| 材料特性 | ピュアPEEK（未充填） | PEEK CF30 (30% カーボン) | エンジニアリングへの影響 |
|---|---|---|---|
| 引張弾性率と剛性 | ベースライン | 約2倍高い | 大きな機械的負荷による構造のたわみを防ぎます。 |
| 空運転時の摩擦 | 中（かじりの危険性） | 非常に低い | ギヤやベアリングを焼き付きを起こさずに空運転させることができます。 |
| 熱膨張 (CLTE) | 標準ポリマー膨張 | 大幅に削減 | 幅広い温度変動にわたってベアリングのクリアランスを厳密に維持します。 |
| 電気伝導率 | 絶縁体 | 静電気防止 | 揮発性環境における危険な火花の危険を防ぎます。 |
特殊ポリマーにカスタムの押出ダイと長い調湿サイクルが必要な場合、サプライチェーンは停滞します。 Ideal Plastic は、専用の押出ラインを備えた直接供給工場として運営されています。当社は、即時の加工要件と迅速な試作サイクルをサポートするために標準プロファイルを維持しています。
プロジェクトで標準以外の壁の厚さが必要な場合は、カスタム押し出しがギャップを埋めます。標準在庫品は迅速に発送されます。カスタムランには、金型の製造、原材料の水分抽出、および厳密な押出後のアニーリングサイクルによって決まるリードタイムが必要です。 PEEK は押出前に完全に乾燥させる必要があります。残留水分があると内部に空隙が生じ、パイプのフープ強度が損なわれます。この熱と乾燥のプロセス全体を社内で管理しています。
特殊エンジニアリング プラスチックのサイジングが標準の鋼管スケジュールに従っていることはほとんどありません。 Ideal Plastic は、外径 15mm から最大 404mm までの製品を製造しています。内径は 20mm から最大 458mm までの範囲で、大規模なカスタム生産に対応します。
大規模な中空フォーマットの製造には、正確な熱制御が必要です。厚肉のポリマーチューブは均一に冷却することが難しいことで知られています。外面が内壁よりもはるかに早く冷えると、CNC 切削工具が表面に侵入した瞬間に、残留応力によってパイプが歪んだり、場合によっては亀裂が入ったりすることがあります。当社では、制御された冷却バスと長時間にわたる押出後アニーリングを利用して、材料が旋盤に到達する前にこれらの内部応力を軽減します。

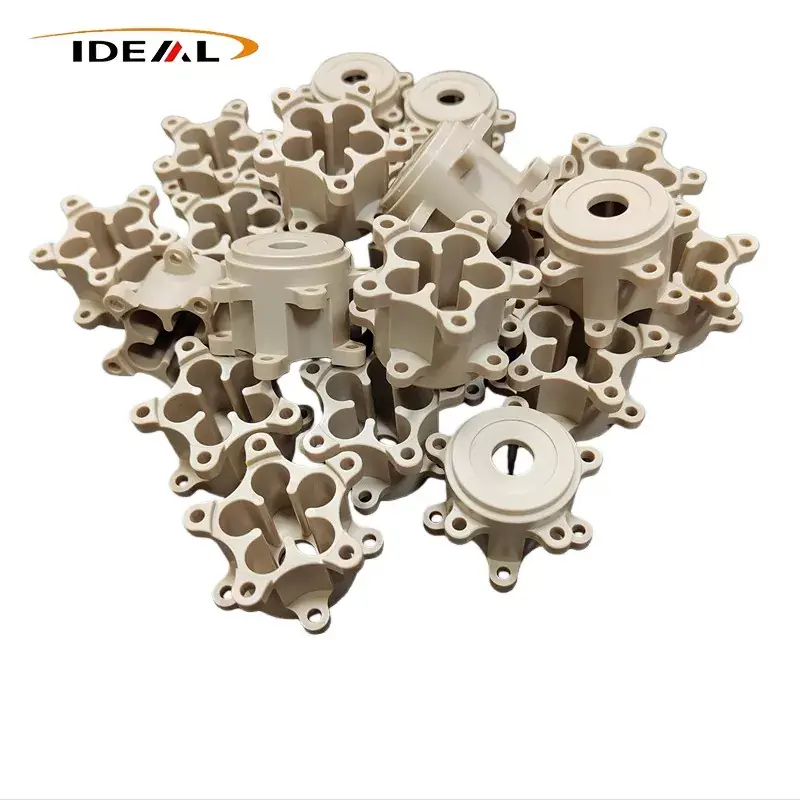

厳しい公差が必要な場合カスタム PEEK CF30 チューブ当社の CNC 加工部門は、生の押出が停止するところを引き継ぎます。押し出しによりニアネットシェイプが得られます。 CNC 旋削とフライス加工により、航空宇宙用アクチュエータや自動車アセンブリに必要な厳密な同心度、正確な振れ制限、滑らかな表面仕上げが実現します。
熱膨張により、狭いクリアランスが損なわれます。充填されていない PEEK は予想どおりに膨張しますが、高速ローターや航空宇宙用の精密ハウジングでは、膨張により機械的な結合が生じることがよくあります。炭素繊維は分子レベルで物理的拘束として機能します。これにより、線熱膨張係数 (CLTE) が大幅に低下し、相互作用するアルミニウムまたはスチールの嵌合部品の熱挙動に近づけることができます。
マトリックスはまた、摩擦ゾーンから熱を伝導します。ほとんどのプラスチックは天然の断熱材です。バージン PEEK から機械加工された回転ベアリングは、ポリマーが軟化して降伏するまで摩擦熱を閉じ込めます。カーボンファイバーは微細な熱経路を形成し、周囲のハウジングに熱を外部に放散します。これと同じ導電ネットワークにより、材料は静電気を安全に消散できます。高温導電性 PEEK パイプは、ジェット燃料取り扱いシステムや半導体製造クリーンルームなどの揮発性の高い環境での危険な静電気の蓄積を防ぎます。
航空宇宙工学は、事後対応的な交換スケジュールから予測デジタル モデリングへと急速に移行しています。 2026 年に開始される航空機プログラムに向けて、エンジニアはライブ運用データを AI による摩耗率予測に入力し、正確な故障ゼロのメンテナンス間隔を確立しています。
これらのアルゴリズムには、一貫性の高いマテリアルの入力が必要です。予測不可能な物質は危険な予測を生み出します。航空宇宙グレードの PEEK カーボンファイバー チューブは、厳密に予測可能な疲労限界と非常に安定した K ファクター (摩耗係数) を示すため、デジタル ツイン シミュレーションに完全に入力されます。 AI モデルは、CF30 のブッシュ、導管、またはスタンドオフが寸法公差限界に達する時期を正確に予測できるため、整備員は重要な飛行制御メカニズムに壊滅的な故障が発生するずっと前に部品を交換できます。
低圧静的流体移送には CF30 を指定しません。原材料費が高すぎる。部品が絶えず動き、重い荷物を運び、柔らかいプラスチックを破壊する過酷な環境で動作する場合は、この設計グレードを指定します。
サードパーティの販売代理店を通じて半製品のエンジニアリング プラスチックを購入すると、不必要な値上げが追加され、技術的な機械加工の専門知識が得られなくなります。 Ideal Plastic は、押出ライン、射出成形プレス、完全な CNC 機械加工施設を 1 つの屋根の下で運営しています。当社では、最終的な機械加工部品の寸法安定性に直接影響するビレットの熱履歴を管理します。
すべてのバッチは厳格な国際コンプライアンス基準を満たしています。直接機械加工された PEEK CF30 部品のサプライヤーとして、当社は ISO9001:2008、REACH、および RoHS 認証を取得した材料を航空宇宙、自動車、工業製造部門に直接提供しています。
単一の高温ギアのプロトタイプを作成している場合でも、大量生産が必要な場合でも押出PEEK CF30中空ロッド大量生産の場合は、工場と直接取引します。図面を送信し、連続動作温度を指定していただければ、当社のエンジニアリング チームが、カスタム コンポーネントの公差、機械的制限、正確なリードタイムを検証します。
