ポリエーテルエーテルケトン PEEK ロッドとは何ですか? なぜ高性能用途に使用されるのですか?

1. ポリエーテルエーテルケトンPEEKロッドとは何ですか?

一般に PEEK として知られるポリエーテルエーテルケトンは、ポリアリールエーテルケトン ファミリーに属する半結晶性熱可塑性プラスチックです。その分子構造は、高い機械的強度、多くの化学物質に対する耐性、および厳しい熱環境下でも有用な特性を維持する能力に貢献しています。

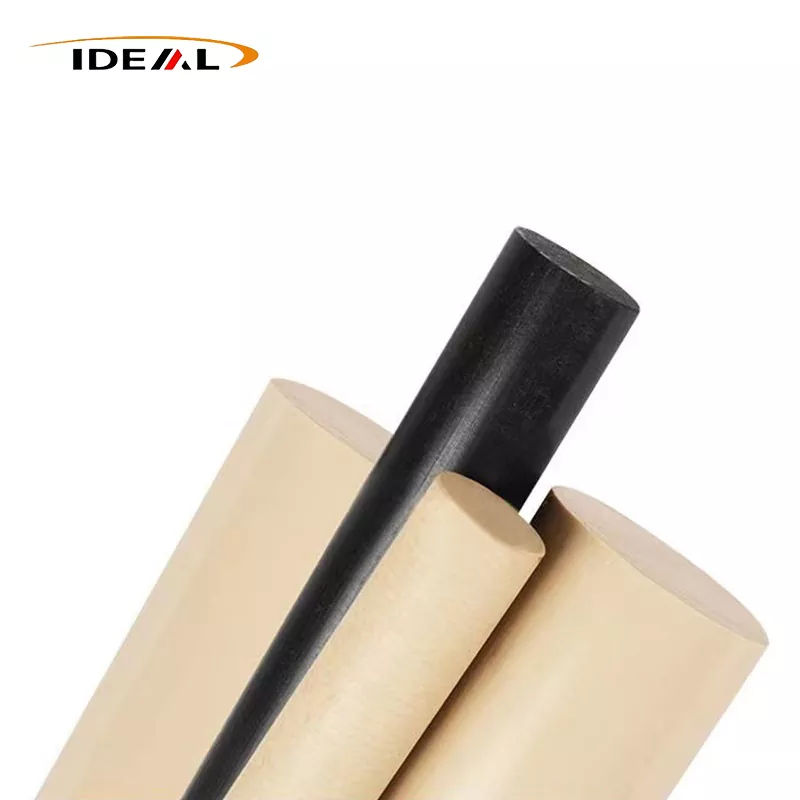

PEEK ロッドは、この材料から製造された中実の円筒形のストック形状です。製造プロセスや製品仕様に応じて、異なる直径、長さ、色、材質グレードで供給することができます。メーカーや機械加工工場は、これらのロッドを精密設計コンポーネントを製造するための出発材料として使用します。

一般的な製造作業には、旋削、フライス加工、穴あけ、ボーリング、ねじ切りなどが含まれます。これらのプロセスにより、標準的なロッドが、特定の機器、機械アセンブリ、および産業上の動作条件向けに設計された部品に変換されます。

エンジニアがPEEKロッドを選ぶ理由?

コンポーネントが持続的な熱、繰り返しの機械的負荷、攻撃的なプロセス流体、または厳しい寸法要件に耐える必要がある場合、従来のエンジニアリング プラスチックは不適切になる可能性があります。 PEEK は、単一のパフォーマンス上の利点に依存するのではなく、特性のバランスのとれた組み合わせを通じてこれらの課題の多くに対処します。

• 熱安定性:適切なグレードは、持続的な高温に耐えることができます。
• 機械的性能:精密部品に大幅な強度と剛性を提供します。
• 耐薬品性:多くの工業用化学薬品に耐性がありますが、正確な環境に対する適合性を確認する必要があります。
• 寸法信頼性:吸湿性が低いため、多くの用途で寸法変化を制限できます。
• 機械加工性:適切な加工方法を使用することで、複雑な形状や公差の厳しい部品の製造をサポートします。

産業用バイヤーにとっての主な利点は、1 つのコンポーネント内でいくつかの厳しい要件を満たすことができる材料を入手できることです。最終的な適合性は、特定のグレード、設計、および動作環境によって異なります。

2. 主要な特性と性能特性

材料の技術的特性を理解することは、エンジニアが PEEK ロッドが用途に適しているかどうかを判断するのに役立ちます。以下の値は一般的な非充填 PEEK グレードを示しており、予備的な参考としてのみ提供されています。

2.1 高温性能

PEEK の溶融温度は約 343°C ですが、多くの非充填グレードは適切な条件下で約 250°C の温度での連続使用に使用されます。これらの数値を互換性のあるものとして扱うべきではありません。実際の耐荷重能力は、温度、暴露期間、コンポーネントの形状、および材料グレードによって異なります。

継続的に加熱されるコンポーネントの場合、エンジニアはクリープ、変形、熱膨張、および周囲の機器の温度を評価する必要があります。無負荷の実験室テストで良好な性能を発揮したロッドでも、高温で一定の負荷がかかった場合には異なる動作をする可能性があります。

2.2 機械的強度と寸法安定性

PEEK は強度と比較的低い密度を兼ね備えているため、必要な機械的性能を犠牲にすることなくコンポーネントの重量を削減する場合に役立ちます。その寸法安定性は、正確に機械加工された表面、穴、ねじ、嵌合機能を必要とする用途にも対応します。

それにもかかわらず、寸法安定性は絶対的なものではありません。温度変動、残留機械加工応力、肉厚、材料の向きが最終コンポーネントに影響を与える可能性があります。したがって、重要な寸法は現実的な動作条件下で評価する必要があります。

2.3 耐薬品性および耐摩耗性

PEEK は、多くの油、炭化水素、溶剤、酸、アルカリ物質に対する耐性を備えています。その性能は、特定の化学薬品、濃度、温度、暴露時間、および加えられるストレスによって異なります。たとえば、濃硫酸は、多くの条件において通常の PEEK と互換性がありません。

可動部品の場合、摩耗挙動と摩擦も同様に重要です。 PEEK はブッシュ、ガイド要素、およびスライド部品に適していますが、性能は接触圧、表面仕上げ、潤滑、対向面の材質、および動作速度によって異なります。

3. どの PEEK ロッド グレードが利用可能ですか?

すべての PEEK ロッドが同じ目的で作られているわけではありません。一般的な精密機械加工には非充填材が選択されることがよくありますが、強化および変更されたグレードは剛性、寸法挙動、またはトライボロジー性能を向上させることができます。間違ったグレードを選択すると、有意義なメリットが得られずに材料コストが増加する可能性があります。

多用途の機械加工向け非充填PEEK

強度、耐薬品性、電気絶縁性、機械加工の柔軟性のバランスが必要な用途では、非充填 PEEK が実用的な出発点となることがよくあります。改良グレードの追加の剛性や特殊な摩擦特性を必要としない精密部品に適しています。

強化PEEKで剛性を向上

ガラス繊維とカーボン繊維の強化により、配合に応じて剛性が向上し、熱膨張が低減されます。これらのグレードは、機械加工中の摩耗性の増大、方向特性、電気的挙動の変化などのトレードオフを引き起こす可能性もあります。特に、炭素繊維が充填された材料は、充填されていない PEEK と同じ電気絶縁性を提供すると自動的に想定されるべきではありません。

摩擦と摩耗に対するベアリングのグレード

ベアリンググレードの配合は、滑り摩擦、摩耗、部品の寿命が主な懸念事項となる用途を対象としています。荷重、速度、潤滑条件、接触面、摩擦熱などを評価の上、グレードをご指定ください。サプライヤーの摩耗データを実際の動作条件と照らし合わせて検討する必要があります。

4. PEEKロッドの産業用途

ポリエーテルエーテルケトン PEEK ロッドの多用途性により、さまざまな業界で役立ちます。その価値は、通常のプラスチックが温度、機械的負荷、化学薬品への曝露、精度の複合要件を満たせない場合に特に明らかです。

4.1 航空宇宙および輸送

航空宇宙および輸送機器では、重量の削減が重要な考慮事項です。適切に選択された PEEK グレードは、クリップ、ブッシング、スペーサー、絶縁体、および構造コンポーネントに機械加工できます。アプリケーションは、業界の関連する設計、認定、およびトレーサビリティ要件に準拠する必要があります。

4.2 医療機器および検査機器

PEEK は、選択された機器コンポーネント、機器固定具、精密部品に使用される場合があります。ただし、PEEK を使用しても、医療用インプラントや患者との直接接触に適したコンポーネントが自動的に作成されるわけではありません。このような用途には、正しい材料グレード、検証済みの製造プロセス、適切な規制および生体適合性の証拠が必要です。

4.3 化学処理と産業機械

ポンプ、バルブ、分析機器、流体処理システムでは、厳しいプロセス条件にさらされるバルブ シート、シール、スペーサー、その他のコンポーネントに PEEK ロッドを機械加工できます。化学的適合性は、一般的な材料の説明ではなく、実際のプロセス流体と動作温度を使用して確立する必要があります。

4.4 電子機器および半導体機器

PEEK は、非充填グレードで電気絶縁性を提供し、高温環境でも有用な機械的特性を維持できます。機械加工された固定具、絶縁サポート、および機器コンポーネントが潜在的な用途です。汚染管理が重要な場合、購入者は対象のプロセスの清浄度、ガス放出、抽出物、材料の取り扱い要件を確認する必要があります。

4.5 自動車および精密オートメーション

PEEK コンポーネントは、選択された可動アセンブリ、センサー、自動化システム、および高温機器の重量とメンテナンスの必要性を軽減するのに役立ちます。繰り返される動作の場合、エンジニアは疲労、クリープ、振動、摩耗、およびコンポーネントの耐用年数にわたる寸法変化の影響を評価する必要があります。

これらすべての業界において、最も適切な材料とは、許容可能な総コストで実際の性能要件を満たす材料であり、必ずしも最高の仕様を備えたグレードであるとは限りません。

5. PEEKロッドと他のエンプラとの比較

エンジニアリング プラスチックの選択には、性能、加工要件、予算のバランスを考慮する必要があります。 PEEK は全体的に強力なパフォーマンスを提供しますが、すべてのコンポーネントにとって自動的に最適なソリューションになるわけではありません。

これらの比較は定性的なものです。正確な性能は配合、補強、試験方法、動作環境によって異なります。

PEEK に投資する価値があるのはいつですか?

PEEK は、耐用年数を延長し、交換頻度を減らし、より厳しい動作条件をサポートし、コンポーネントの軽量化を可能にする場合、初期の材料コストが高くても正当化できます。たとえば、頻繁に故障するコンポーネントを適切に指定された PEEK 部品と交換すると、ダウンタイムとメンテナンス費用が削減される可能性があります。

一方、コンポーネントが低温で動作し、機械的応力が限定的で、異常な化学物質への曝露がない場合には、より安価な材料でも十分な性能が得られる可能性があります。購入者は、購入価格だけではなく、予想される耐用年数と加工コストを比較する必要があります。

6. 適切な PEEK ロッドの選択方法

正しい材料の選択は、用途の明確な説明から始まります。以下の情報をサプライヤーと共有することで、仕様の間違い、不必要なコスト、生産中の遅延を削減することができます。

ステップ 1: 動作環境を定義する

• 連続およびピーク動作温度。
• 加えられる荷重、衝撃力、振動、および予想される耐用年数。
• 接触化学物質、濃度、暴露期間。
• 摩擦、滑り速度、潤滑、合わせ面。
• 湿気、洗浄手順、その他の環境要因。

ステップ 2: 寸法と公差を指定する

必要なロッドの直径、長さ、数量、および寸法公差を提供します。ロッドを精密部品に機械加工する場合は、未加工のストック寸法と完成したコンポーネントの寸法を区別してください。加工や仕上げには余裕が必要な場合があります。

ステップ 3: 材料グレードを確認する

未充填、ガラス繊維強化、カーボン繊維強化、またはベアリンググレードの PEEK が必要かどうかを述べます。設計で特定のグレードまたは同等の材料がすでに指定されている場合は、代替品を適切に評価できるように、関連する技術文書を提供してください。

ステップ 4: 品質と文書の要件を確立する

用途に応じて、技術データシート、バッチ識別、寸法検査記録、材料トレーサビリティ、および該当するコンプライアンス文書をリクエストしてください。規制されているコンポーネントや安全性が重要なコンポーネントについては、文書が正確な材料と使用目的に適用されていることを確認してください。

ステップ 5: プロジェクトの総コストを評価する

材料、加工、仕上げ、検査、梱包、輸送、および予想されるメンテナンスのコストを比較します。正確な在庫サイズと信頼できる文書を提供するサプライヤーは、たとえ初期単価が最低でなくても、廃棄物と生産リスクの削減に役立つ可能性があります。

7. 機械加工と品質管理に関する考慮事項

PEEK は従来の CNC 装置を使用して機械加工できますが、一貫した結果を達成するには、適切な工具、ワークホールディング、切削パラメータ、および検査手順が必要です。

加工中の熱管理

過度の切削熱は、表面品質、寸法精度、残留応力に影響を与える可能性があります。鋭利な工具、適切な切断条件、効果的な熱管理は、これらのリスクを軽減するのに役立ちます。正しい加工方法は、グレード、部品の形状、使用する装置によって異なります。

寸法精度の管理

プラスチック部品はクランプ力や切削力によって変形する可能性があるため、薄い壁、長いサポートされていない形状、および厳しい内部公差が課題となる場合があります。適切なワーク保持と段階的な加工により、必要な寸法を維持できます。重要な部品は、指定された公差に適した方法を使用して検査する必要があります。

汚染の防止と損傷の取り扱い

半導体、実験室、その他の汚染に敏感な用途では、保管、切断、洗浄、およびパッケージングの手順が基材と同じくらい重要になる場合があります。購入者は、清浄度要件を後付けとして扱うのではなく、生産前にその要件を伝える必要があります。

完成品の確認

• 材質の同一性とグレードを注文と照合して確認します。
• 直径、長さ、真直度、指定された公差を測定します。
• 表面仕上げ、亀裂、目に​​見える欠陥、機械加工による損傷を検査します。
• バッチ記録と合意された文書要件を確認します。
• 保管および輸送中にロッドが梱包によって保護されていることを確認してください。

一貫した検査により、バイヤーは再現可能な生産品質を確立し、材料が重要なアセンブリに入る前に問題を検出することができます。

8. 購入者は注文前に何を確認する必要がありますか?

産業購買チームは、技術要件と納期約束の両方を満たすサプライヤーの能力を評価する必要があります。相見積もりは便利ですが、明確な仕様や文書化された品質期待に代わるものではありません。

• 製品範囲:サプライヤーは必要な直径、長さ、色、グレードを提供できますか?
• 仕様の明確さ:公差、材料の識別、適用可能な試験方法は明確に記載されていますか?
• カスタマイズ:サプライヤーは、可能な場合は長さのカット注文、機械加工、またはアプリケーション固有の要件をサポートできますか?
• 品質保証：サプライヤーは関連する検査記録と重要な文書を提供できますか?
• 供給継続性:リードタイム、生産能力、最小注文数量、リピート注文の手配は透明ですか?
• テクニカルサポート：サプライヤーはグレードの選択を明確にし、信頼できる見積もりに必要な情報を特定するのに協力してもらえますか?

広州理想プラスチック技術有限公司は、ポリエーテルエーテルケトン PEEK ロッドなどのエンジニアリング プラスチック材料を研究しているバイヤーに連絡先を提供します。潜在的な供給手配を評価する場合、購入者は、利用可能な製品とサービスがプロジェクトに適合するかどうかを判断するために、意図する用途、対象寸法、材料グレード、数量、および品質要件を伝達する必要があります。

見積段階で完全な仕様を準備することは、双方の期待を明確にし、不適切な代替品を回避し、より効率的な購入プロセスを確立するのに役立ちます。

9. よくある質問

10. 結論: より多くの情報に基づいて PEEK ロッドを決定する

ポリエーテルエーテルケトン PEEK ロッドは、高温性能、機械的強度、耐薬品性、信頼性の高い寸法性能が要求される用途にとって価値のあるエンジニアリング材料です。産業機械、エレクトロニクス、実験装置、輸送、精密製造においてその汎用性が高いため、要求の厳しいコンポーネント設計にとって重要な選択肢となっています。

最も効果的な選択プロセスは、動作環境から始まり、適切なグレード、寸法、公差、および加工要件にまで遡っていきます。技術文書を比較し、重要な性能要件を検証し、総所有コストを検討することは、購入者が不必要な出費を回避し、コンポーネントの長期的な信頼性を向上させるのに役立ちます。

標準の PEEK ロッドストックを調達する場合でも、カスタム加工コンポーネントの材料を評価する場合でも、適切な結果を達成するには、明確な仕様と認定サプライヤーとのコミュニケーションが不可欠です。
