標準的な非充填ポリエーテルエーテルケトン (PEEK) は、他のほとんどのエンジニアリング プラスチックよりも高温に耐えます。機械的負荷を加えた瞬間に変化します。 150°C を超える温度が継続すると、充填されていない PEEK コンポーネントは連続的な物理的圧力にさらされ、クリープ、歪みが発生し始め、最終的には寸法公差が失われます。これを解決するには、ポリマーの構造マトリックスを変更します。

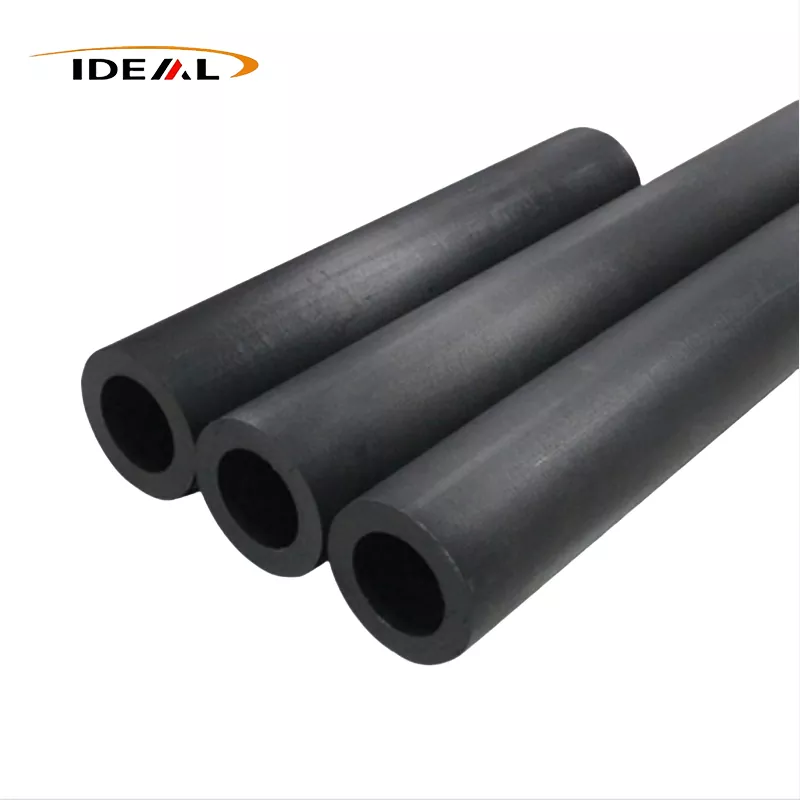

ベース樹脂に 30% の炭素短繊維を配合することで、材料の物理的制限が劇的に変化します。内部の炭素ネットワークは、ポリマー鎖の動きに抵抗する硬い骨格として機能します。これにより、熱変形温度 (HDT) が 315°C を超えます。弾性率を増大させ、熱膨張係数を大幅に低減し、標準の PEEK よりも桁違いに長持ちする摩耗表面を実現します。アプリケーションに高摩擦、機械的ストレス、激しい熱が含まれる場合、カーボンファイバー強化PEEKチューブ純粋なポリマーにはない構造安定性を提供します。
材料が突然溶けることにより、高温環境でのエンジニアリングの失敗がほとんど発生しません。これらは材料がゆっくりと降伏するために起こります。熱変形は、熱と圧力の組み合わせによってポリマーが意図した形状から強制的に外れる、徐々に進むプロセスです。精密アプリケーションでは、わずか 100 分の 1 ミリメートルの寸法変化は、コンポーネント全体の故障と区別がつきません。
200°C の高速ポンプで動作する標準の PEEK スリーブ ベアリングを考えてみましょう。周囲温度は PEEK の融点である 343°C を大幅に下回っていますが、局所的な摩擦熱により表面温度が上昇します。材料がわずかに軟化すると、回転シャフトの機械的負荷によって耐力壁が圧縮されます。内径が拡大します。シャフトが振動し始めます。振動により摩擦が増大し、より多くの熱が発生し、システムが完全に固着するまで変形が加速します。
この正確な故障モードは、重工業全体の流体配管ライン、断熱スリーブ、および耐荷重シリンダーを悩ませます。購入者は、プラスチックが単純に温度に耐えられないと考えて、根本原因を誤解することがよくあります。実際の問題は、その特定の温度での圧縮強度が不足していることです。高負荷、高熱の環境用にチューブを指定する場合、材料の基本融点に依存すると、コストのかかる間違いになります。負荷時の熱変形温度を評価する必要があります。充填されていないプラスチックは、加熱されると等方的に（全方向に均等に）膨張します。形状を所定の位置に固定するための強化剤がなければ、動的な熱環境において厳しい公差を維持することは物理的に不可能です。
PEEK マトリックスに 30% の短炭素繊維を追加すると、材料が機械エネルギーを吸収して分散する方法が根本的に変わります。カーボンファイバーは周囲のポリマーよりもはるかに硬く、強度があります。 30% カーボン充填 PEEK チューブに荷重がかかると、応力は比較的柔らかいプラスチック マトリックスから硬いカーボン繊維に直接伝わります。
この応力伝達により、材料の優れた弾性率とより高い機械的強度がもたらされます。繊維はポリマー鎖が互いに滑り過ぎるのを物理的にブロックします。カーボンは加熱時にプラスチックと同じ速度で膨張しないため、内部拘束として機能します。線熱膨張係数が大幅に低下するため、動作温度が大きく変動しても、機械加工されたスリーブは内径および外径を維持します。
炭素の添加により、材料の摩擦特性も変化します。 CF PEEK と標準 PEEK の摩耗率を比較すると、強化型は高圧および高速 (PV) 条件下で非常に優れた性能を発揮します。すべり軸受またはブッシュの用途では、炭素繊維が摩耗界面に位置します。これらは摩擦負荷の矢面に耐え、より柔らかいポリマーが引き裂かれたり、相手の金属表面に付着したりするのを防ぎます。この優れた耐摩耗性により、高摩擦可動部品のデフォルトの選択肢となっています。
ただし、この構造的な剛性により、製造時に必要なトレードオフが生じます。 CF30 PEEK は、標準の PEEK よりも大幅に硬く、摩耗性が高くなります。正確に加工するには、専用のツールと剛性の高い CNC マシニング センターが必要です。材料はより硬いため、より脆くなります。充填されていないポリマーと同様に、強い衝撃荷重にも耐えられません。正確な形状を実現するには、専門家の取り扱いが必要です。 GuangZhou Ideal は、これらのチューブを ±0.02 mm の特定の公差で製造し、3 mm ～ 100 mm の範囲の壁厚を提供するため、厚肉で圧縮強度の高い PEEK シリンダーであっても、内部空隙や応力破壊がなく正確なエンジニアリング仕様を満たすことが保証されます。
エンジニアはデフォルトではカーボン強化 PEEK を指定しません。材料は高価であり、精密な加工が必要です。これは、故障した材料、重すぎる材料、または動作環境と電磁的に適合しない材料を置き換えるために特に選択されます。最も一般的な 2 つの代替手段には、飛行用ハードウェアの重金属の代替と、デリケートな電子機器の製造における絶縁プラスチックの代替が含まれます。
航空機や宇宙船の質量は 1 グラムごとに燃料ペナルティを伴います。航空宇宙エンジニアは、構造の完全性を損なうことなくシャーシから重量を引き出す方法を数十年かけて模索しています。歴史的に、腐食性の航空流体、高振動、エンジンの熱にさらされるコンポーネントはチタンまたはステンレス鋼で作られていました。現在、航空宇宙グレードのカーボンファイバー PEEK は、ブラケット、流体ライン、構造スリーブの金属に急速に置き換えられています。
この置換を行う計算は簡単です。チタンの比重は約 4.5 g/cm3 です。カーボン強化 PEEK の比重は約 1.4 g/cm3 です。金属チューブをカーボン強化プラスチックチューブに交換すると、即座にほぼ 70% の重量削減が得られます。 CF PEEK はチタンの絶対引張強度に匹敵することはできませんが、多くの場合、用途の特定の強度要件を超えます。動作温度に耐えるためにコンポーネントが金属で過剰設計されている場合は、高熱ポリマーに切り替えることで不要な質量が除去されます。
CF PEEK は重量を超えて、電気腐食を完全に排除します。湿気の多い環境で異なる金属が接触すると、一方が他方を腐食します。プラスチックはこの電気回路を破壊します。このため、機械加工されたカーボンファイバー PEEK スリーブは、複数の種類の金属が相互作用する複雑な航空宇宙アセンブリにおける絶縁スタンドオフや保護配線チューブとして非常に価値があります。
半導体業界は、微粒子汚染と静電気放電 (ESD) の両方に対するゼロトレランス方針に基づいて運営されています。高純度の化学薬品、脱イオン水、またはプロセスガスを工場内に移動させるには、劣化したり、イオンが浸出したり、静電気が蓄積したりしないチューブが必要です。非充填PEEKは優れた化学絶縁体ですが、強力な電気絶縁体でもあります。液体が未充填のプラスチックチューブを通過すると、摩擦電気が発生します。アースへの経路がないと、静電気が蓄積してアークが発生し、数千ドル相当のマイクロチップが瞬時に破壊されます。
30% のカーボンファイバーフィルがこの問題を解決します。カーボンは導電性があるため、ポリマーマトリックス全体にわたる繊維の連続ネットワークにより、材料の表面抵抗率が低下します。これにより、チューブが絶縁体から静電気散逸性または導電性のコンポーネントに変わります。使用する高温用CF PEEKチューブこれにより、メーカーは流体ルーティング システムを安全に接地できるようになります。
信頼できる帯電防止 PEEK チューブのサプライヤーを見つけるには、製造環境を詳しく調べる必要があります。樹脂内の汚染や押出工程での粉塵は、半導体装置の故障箇所を引き起こす可能性があります。 GuangZhou Ideal は、特に半導体および医療用途で要求される清浄度基準を満たすために、クラス 100,000 の無塵射出成形ワークショップを運営しており、半導体用の導電性 PEEK パイプに異物が付着していないことを保証します。
炭素繊維強化 PEEK を購入することは、汎用 PVC を購入することとは異なります。原材料コストには正確な仕様が必要であり、カーボン充填材の摩耗性の性質により、すべての機械工場が厳しい公差を維持できるわけではありません。カスタム押出 CF30 PEEK チューブまたは機械加工シリンダーを調達している場合は、コストのかかる再試行を防ぐために、この技術ベースラインに照らしてサプライヤーを評価してください。
動作環境の熱的および機械的現実を理解することが、適切なポリマーを仕様化する唯一の方法です。標準的なプラスチックが荷重により歪み、金属により許容できない重量が増加する場合、カーボン強化マトリックスに切り替えることがエンジニアリングによる解決策となります。必要な寸法を確認し、カスタムカーボンファイバー強化PEEKチューブを注文してください高温耐性を確保します。
