米国の産業が機械および電気設計の限界を押し上げるにつれて、ポリエーテルエーテルケトン (PEEK) などの材料は、高級代替品から標準要件へと進化しました。 2026 年に向けて、精密エンジニアリングの需要はPEEKスリーブ航空宇宙、防衛、深海探査、新エネルギーインフラなどの主要分野で急増している。これらの長い管状コンポーネントは包括的なラッパーとして機能し、重要な機械シャフトや高電圧配線システムに重要な位置決め、シール、絶縁を提供します。

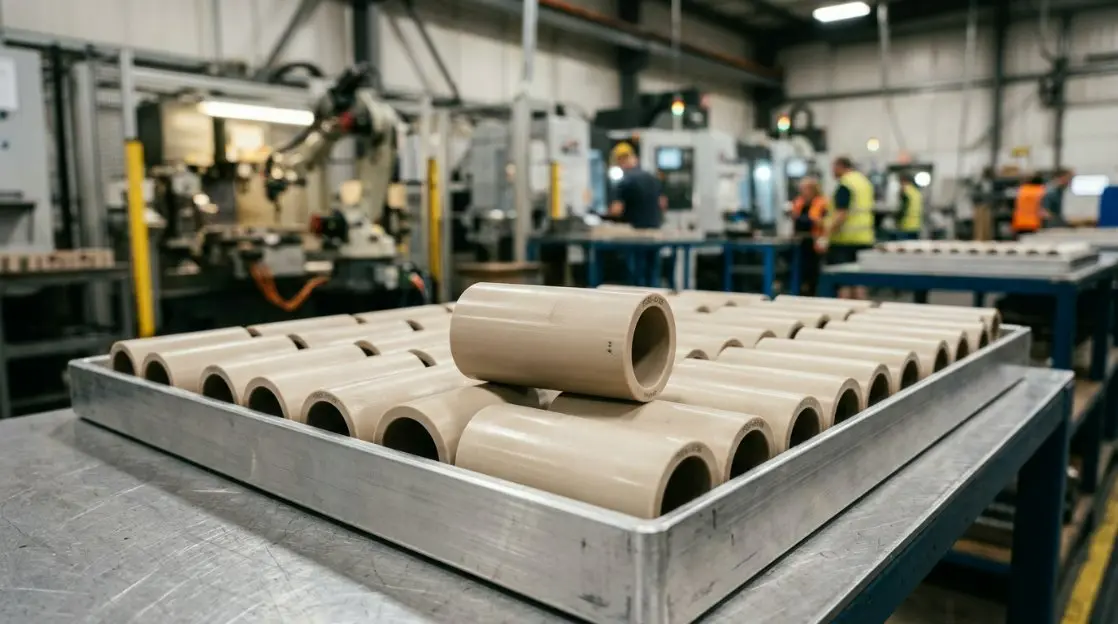

Ideal Plastic は、最先端の CNC 旋盤を活用することで、業界をリードする製品を生産しています。中国PEEKスリーブ従来のポリマーや金属が故障する環境に耐えられるように設計されています。用途にプレーン PEEK が必要な場合でも、炭素繊維、ガラス繊維、または PTFE/グラファイトで強化された複合配合物が必要な場合でも、これらの保護スリーブの熱力学的および物理的制限を理解することは、設計パイプラインにとって非常に重要です。

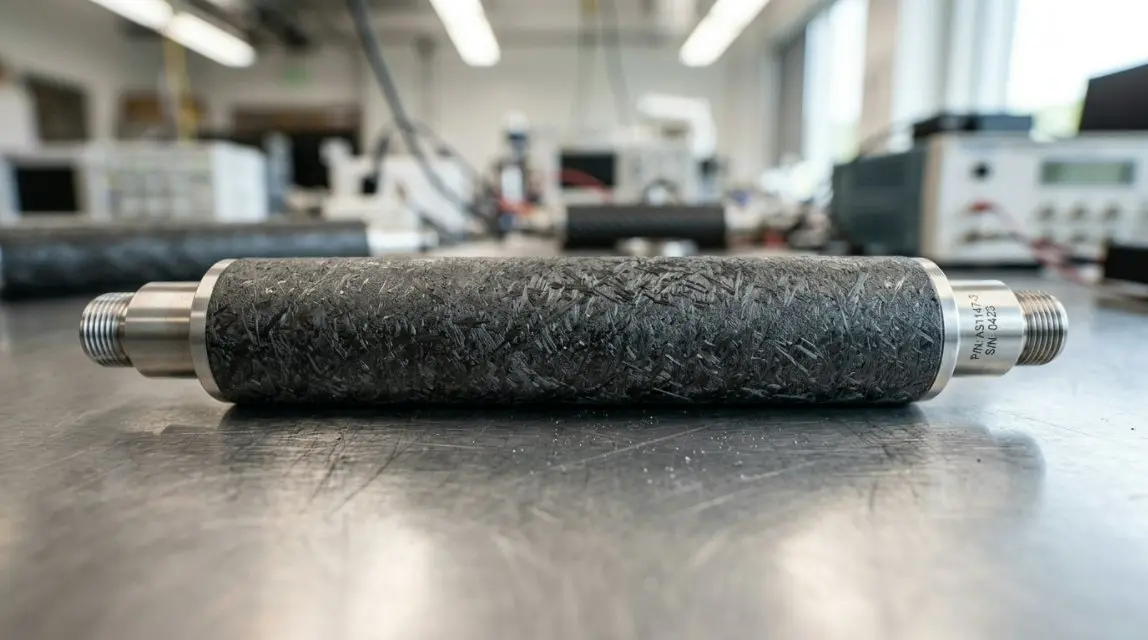

高応力システムにおける厳しい動作公差に対応して、Ideal Plastic はPEEK-Armor 同期精度プロトコル。この独自の製造基準により、スリーブ内径 (ID) と回転または固定シャフトの間の機械的インターフェースが最適化されます。このプロトコルは、押出成形とその後の CNC 加工中に PEEK チェーンの分子配列を正確に制御することで、微振動を最小限に抑え、摩擦係数を低減し、負荷時の構造安定性を最大化します。
これまで、エンジニアリング チームは、カスタマイズされたスリーブの寸法をテストする際に長いリードタイムに直面していました。このギャップを埋めるために、最新の CAD パイプラインはインタラクティブな 3D モデリング インターフェイスを製造現場と直接統合しています。エンジニアは壁の厚さ、面取り、軸方向の油溝、長さの間隔を設定して、公称仕様にミクロン以内で一致するラピッドプロトタイプのサンプルを受け取ることができます。
全固体電池や高圧水素インフラへの移行には、化学劣化や極度の圧力に耐える構造コンポーネントが必要です。 PEEK-Armor スリーブは、揮発性電解質に対する優れたバリア保護を提供し、周囲の金属コンポーネントの水素脆化を防ぎます。標準テストでは、700 bar を超える圧力の水素ガスにさらされても材料が劣化しないことが示されています。
米国の防衛および航空宇宙請負業者にとって、重要なコンプライアンスは交渉の余地のないものです。最新の PEEK スリーブは、UL 94 V-0 の可燃性評価を満たすことが認定されており、自己消火動作と極めて低い煙と有毒ガスの排出を保証します。 260°C (500°F) での連続動作に関する MIL 仕様要件に完全に準拠し、超音速の航空および防衛ペイロードの信頼性を保証します。
PEEK スリーブで信頼性の高い長期シールを実現するには、構造化された取り付け方法が必要です。現場および工場での展開については、この 4 ステップのエンジニアリング プロトコルに従ってください。
シャフトまたはワイヤ アセンブリに必要な正確な直線長さを確認します。校正済みの機械式カッターを使用して、指定された間隔で PEEK チューブをスライスします。すべての切断端をきれいにして、内部配線や物理的シールを損なう可能性のある微細なバリを取り除きます。

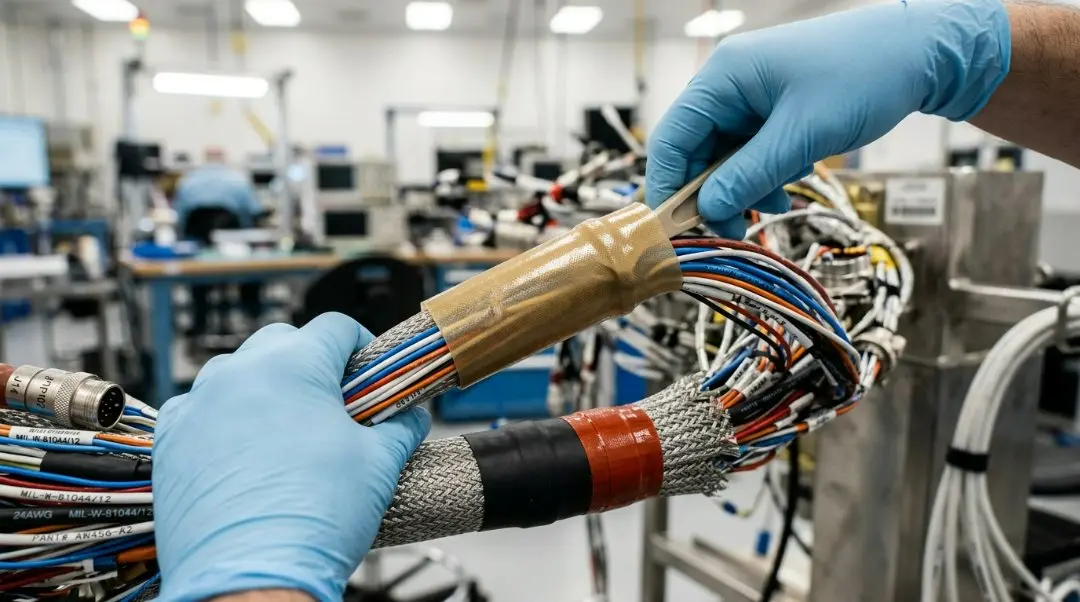

ワイヤーハーネスまたは芯金シャフトをスリーブの中心に通します。複合カーボン充填スリーブを適用する場合は、導電性繊維が裸の電気接点に直接接触しないようにしてください。必要に応じて、特殊な高温誘電体フィルムを一次ラップとして使用します。
特殊なエラストマーシールリングまたは高性能フッ素ポリマー接着剤をスリーブの両端に塗布します。設計された公称トルクまでシールを圧縮します。これにより、アセンブリが IP67/IP68 定格を確実に達成し、継続的な水没や高圧洗浄から内部コンポーネントを保護します。
完成したアセンブリをサーマルサイクルチャンバー内に置きます。絶縁抵抗を監視しながら、10℃/分の速度で温度を240℃まで上昇させます。構造の変形、微小亀裂、またはシールの損傷をチェックして、要求の厳しい熱ゾーンでの性能を検証します。
標準の PEEK スリーブは構造的および機械的機能を果たしますが、高度な改良により、民間航空機の内装で使用される光ファイバー束や最新の RGBIC 照明アレイの導管として機能します。以下の表は、これらの構成間のパフォーマンスの違いを詳しく示しています。
| パラメータ | 標準メカニカルPEEKスリーブ | オプトエレクトロニクス & RGBIC コンジット スリーブ | 高圧絶縁スリーブ |
|---|---|---|---|
| 材料の補強 | 無地 / カーボンファイバー / グラスファイバー | 未充填バージンPEEK（光学グレード） | カスタム充填/誘電体最適化 |
| 絶縁耐力 (kV/mm) | 20～24 | 18～22 | 28～35 |
| 最高動作温度 (°C) | 260 | 240 | 260 |
| EMIシールド対応 | はい (カーボンファイバーブレンドを使用) | いいえ (光信号用に最適化) | 優れた (高誘電体バリア) |
| 主な対象市場 | 自動車、石油・ガス、機械加工部品 | 航空宇宙用キャビン、スマート照明導管 | 配電、EVパワートレイン |
堅牢な電気絶縁システムを設計するには、長時間にわたる熱暴走や絶縁破壊を防ぐために、物理的負荷と電気的負荷を正確に計算する必要があります。
PEEK スリーブを高電圧および高電流配線の保護導管として使用する場合、適切な熱放散を確保するために単位長さあたりの熱損失を計算する必要があります。次の式を使用します。
P_diss = (I^2 * R_conductor * L) / (1 - (R_conductor * alpha * (T_sleeve - T_ambient))) 場所: - P_diss = 消費される合計熱電力 (ワット) - I = 動作電流 (アンペア) - R_conductor = 基準温度における内部導体の抵抗 (オーム/メートル) - L = PEEK スリーブの全長 (メートル) - alpha = 導体の抵抗温度係数 (1/°C) - T_sleeve = PEEK スリーブの目標外面温度 (°C) - T_ambient = 周囲環境温度 (°C)
さらに、ピーク動作電圧 (V_peak) での破壊を防ぐために必要な最小誘電体壁厚 (t) は次のように計算されます。
t = (V_peak * SF) / E_ds 場所: - t = 最小肉厚 (mm) - V_peak = 最大ピーク電圧 (kV) - SF = 安全率 (航空宇宙用途では通常 1.5 ～ 2.0) - E_ds = 選択した PEEK 材料グレードの絶縁耐力 (kV/mm)
世界的な流通には、国際的な安全枠組みへの厳密な準拠が求められます。理想的なプラスチックメーカーPEEKスリーブ厳格な品質保証基準に従って：
PEEK スリーブは主に産業用ですが、プレミアム アーキテクチャ オートメーションにおける高性能の地下通信線と電力バス ラインを保護します。高温の不燃性の保護導管として機能することで、物理ネットワーク (PoE および光ファイバー) を損傷から保護し、Matter、Apple HomeKit、Amazon Alexa と統合されたシステムの信頼性の高い動作を保証します。
高度なスイス型 CNC 旋盤を使用すると、カスタム長さの切断公差を ±0.01 mm (0.0004 インチ) に抑えることができます。標準の切断間隔はお客様の要件に合わせて調整されており、現場でトリミングすることなくスムーズに設置できます。
防衛施設では、MIL-STD-810H 環境試験ガイドラインに厳密に準拠する必要があります。電源の計算には、信号の劣化やコンポーネントの故障を防ぐために、高電力動作時の絶縁破壊耐性と熱放散に対する少なくとも 2 倍の安全率を含める必要があります。
トップクラスの専門メーカーとして、当社はダイナミック スケーリング、エンジニアリング プロジェクト、カスタム システム向けの直接工場価格のソリューションを世界中に提供しています。
