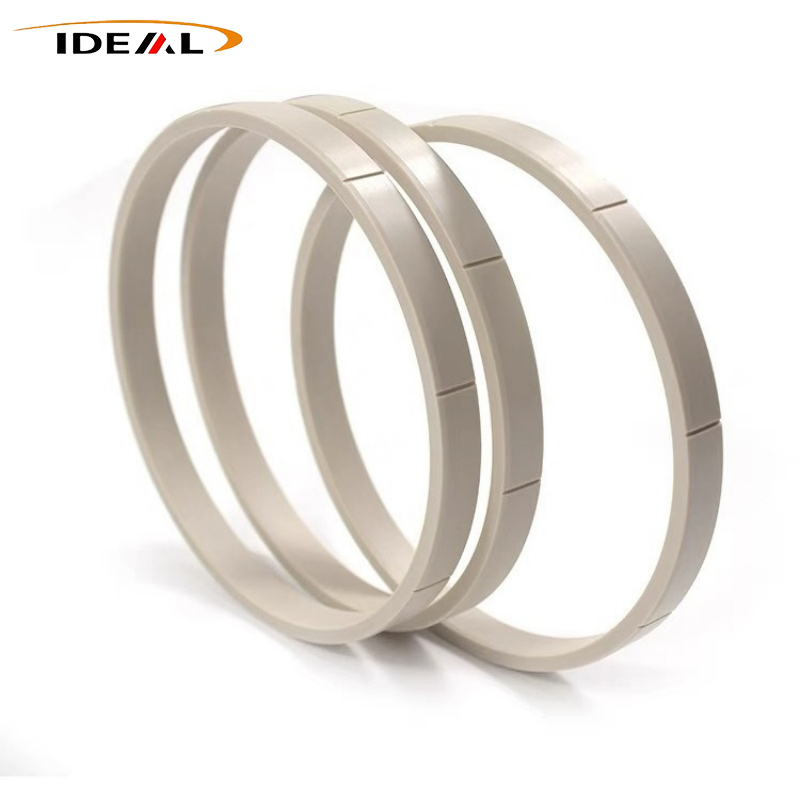

熱負荷、化学負荷、摩擦負荷が組み合わされた状態で動作する最新の機械アセンブリでは、シールおよびバックアップ コンポーネントに大きな期待がかかっています。従来のポリマー コンポーネントの多くは、継続的な周期的ストレスを受けると急速に劣化し、頻繁なハードウェア メンテナンスや計画外の運用中断を引き起こします。技術チームは、コンポーネントの実行時間を延長するために、材料固有の動作、アセンブリの制約、および動作条件の一致を理解する必要があります。PEEKリングバランスの取れた多次元パフォーマンスを提供し、複雑な産業用ハードウェア内で発生する多くの一般的な故障モードに対処します。
ポリエーテルエーテルケトンは、広い作動範囲にわたって安定した機械的出力で知られる芳香族熱可塑性ポリマーファミリーに属します。ベース樹脂をさまざまな充填材と混合して、耐摩耗性、剛性、熱伝導率を調整して、ターゲットのアセンブリ要件に適合させることができます。各フィラーのバリエーションには明確なトレードオフがあり、エンジニアは最終仕様の前にこれらのトレードオフを考慮する必要があります。
本質的な材料の安定性が、延長されたサービスサイクルの基盤を形成します。吸湿性が低いため、コンポーネントが湿った空気または水ベースの作動流体に接触した場合の寸法変化が最小限に抑えられます。ハロゲン添加剤を追加することなく、ベースポリマー構造に難燃性が組み込まれているため、予期せぬ熱事象にさらされる機器の信頼性が向上します。熱膨張は熱可塑性樹脂の中でも比較的低く抑えられ、ハードウェアが高温と低温の動作状態を繰り返す際にも寸法の一貫性が維持されます。
フィラー オプションはベースライン特性を変更します。カーボンファイバーブレンドにより、圧縮強度と熱伝導率が向上します。 PTFE 粉末添加剤は、動的接触界面の表面摩擦をさらに低減します。ガラス繊維は剛性を向上させますが、特定の相手金属表面に対する摩耗相互作用を増加させる可能性があります。一般仕様データシートのみに基づいて改良グレードを選択するのではなく、フィラー組成を正確な媒体、圧力、動作パラメータに適合させることが重要です。
シーリングおよびバックアップコンポーネントは、グランドキャビティ内に取り付けられると一定の圧縮応力下に残ります。クリープとは、時間の経過とともに静的圧縮力によって引き起こされるゆっくりとした永久変形を指します。クリープが許容しきい値を超えて蓄積すると、予荷重力が低下し、漏れ経路が開き、シール効果が低下します。高品質のポリエーテルエーテルケトン材料は、高温の動作状態でもクリープの発生を抑制し、ハードウェアが長い動作間隔にわたって適切な界面接触力を維持するのに役立ちます。
周期的な機械疲労は、コンポーネント劣化のもう 1 つの主要な原因です。往復、回転、または圧力サイクルのハードウェアは、ポリマー部品に繰り返しの負荷と負荷のサイクルを与えます。多くのポリマー材料では、数百万回の周期的事象の後に微小亀裂が発生し、それが目に見える表面損傷や機能障害に広がります。PEEKリング圧力、温度、運動の組み合わせ条件下でも安定した構造性能を維持するため、大量のサイクル数が発生するアセンブリに適しています。
摩擦と摩耗は、動的に接触するハードウェアの耐用年数を直接決定します。表面の摩耗が進行すると、断面形状が変化し、界面接触が必要となります。非充填ポリマーグレードは安定したベースラインのトライボロジー性能を提供し、配合配合により耐摩耗性の限界をさらに押し上げます。摩擦熱の低減により、ポリマーマトリックス内部の熱による老化プロセスが遅くなり、コンポーネントの稼働時間を延長するためのポジティブなフィードバックが生まれます。
嵌合部の表面仕上げも見逃せません。高品質のポリマー製ハードウェアであっても、過度に粗い金属表面に接触すると摩耗が促進されます。エンジニアリング文書では、ポリマー材料グレードの選択とともに、シャフト、ハウジング、およびグランド表面の許容可能な粗さパラメータを定義する必要があります。
現実の産業用ハードウェアでは、コンポーネントが一度に 1 つのストレス源だけにさらされることはほとんどありません。ほとんどの動作環境では、温度、圧力、化学媒体への曝露が重なって、隔離された実験室での試験条件に比べて材料の老化が促進されます。汎用ポリマーは、多要素の作業条件にさらされると、膨潤、軟化、または応力亀裂が発生することがよくあります。
ポリエーテルエーテルケトンは、有機溶剤、鉱油、潤滑剤、および多くの化学水溶液に対して広範囲の適合性を示します。測定可能な材料劣化を引き起こすのは、高濃度の化学物質の限られたセットだけです。このような化学慣性により、プロセス流体内に長期間浸漬した後でも、寸法形状と表面の完全性が維持されます。最終的な設計を確定する前に、特定の作動媒体ごとに材料の適合性を検証する必要があります。
耐加水分解性は、熱水および蒸気との接触シナリオで際立っています。多くの高性能ポリマーは、継続的に熱蒸気にさらされると分子劣化を起こします。このポリマーは、繰り返しの蒸気サイクル下でも主要な機械的特性を維持し、流体処理ハードウェア内で使用可能な適用範囲を拡大します。エンジニアは、多くの流体接触アセンブリでは圧力により化学攻撃率が増幅され、実験室の浸漬データが現場の状態の結果を必ずしも完全に再現するとは限らないことに留意する必要があります。
適切に仕様化されたポリマーコンポーネントであっても、グランドの形状、取り付け方法、またはクリアランス値が不適切に設定されていると、稼働時間が短縮される可能性があります。材料グレードだけでは、不適切な機械設計の決定を補うことはできません。技術チームは、コンポーネントの仕様とグランドキャビティの設計を、別個のワークフローではなく、リンクされたエンジニアリングタスクとして扱う必要があります。
バックアップ リング構成は、最も一般的な導入パターンの 1 つです。高圧条件下では、柔らかいエラストマーのシール材がグランドの隙間に押し込まれ、押し出し型の損傷を受ける可能性があります。硬質ポリマーのバックアップハードウェアが押出経路をブロックし、一次シール要素の完全性を維持します。PEEKリングは、複数の産業分野にわたる高圧バルブとシリンダーのアセンブリ内でこのバックアップリングの役割を頻繁に果たします。
すべてのシーリング用途に高性能の熱可塑性ハードウェアが必要なわけではありません。穏やかな条件の静電気シールの割り当てでは、代替のポリマーまたはエラストマー ソリューションを採用できます。材料の選択は、常に実際の動作条件の境界を完全に評価した後に行う必要があります。
厳しい組み立て要件は、さまざまな産業分野にわたって存在します。各アプリケーションには、圧力範囲、温度エンベロープ、動作タイプ、接触媒体プロファイルの独自の組み合わせが適用されます。実際の動作パラメータを材料の性能にマッピングすることで、正しいコンポーネントの選択と予測可能な長期的なハードウェアの動作がサポートされます。
これらの運用分野では、コンポーネントの実行時間の向上は、考え抜かれたグランド形状設計とともに、適合する材料グレードの選択から始まります。現場で観察されるコンポーネントの故障は、設計の初期段階での動作条件データの不完全な収集が原因であることがよくあります。ピーク温度、ピーク圧力、媒体組成、および動作サイクル量を文書化することは、技術チームが回避可能なコンポーネント劣化シナリオを回避するのに役立ちます。理想的なプラスチック収集された動作条件データセットに基づいて、プロジェクト固有のコンポーネント構成の技術レビュー サポートを提供します。
以下の表は、広く使用されている高性能シーリングポリマーの主要な性能指標の概要を示しています。この比較は、エンジニアリング設計ワークフロー中の予備的な材料スクリーニングをサポートします。すべての材料には、プロジェクト固有の要件に照らして考慮する必要がある明確な長所と制限があります。
| ポリマーグレード | 連続熱定格 | 化学的適合性 | 耐クリープ性 | トライボロジー性能 | 加水分解安定性 |
|---|---|---|---|---|---|
| ピーク | 高い | 素晴らしい | とても良い | グレードに応じてGood〜Excellent | 素晴らしい |
| PPS | 高い | 素晴らしい | 良い | 適度 | 良い |
| PI | 非常に高い | 良い | とても良い | 良い | 適度 |
| PTFE | 高い | 素晴らしい | 貧しい | 素晴らしい | 素晴らしい |
| パイ | 非常に高い | 良い | とても良い | とても良い | 適度 |
PTFE は優れた低摩擦挙動を実現しますが、持続的な圧縮荷重下では顕著なクリープ弱点を抱えます。ポリイミドは非常に高温に耐えますが、長期間熱水にさらされると加水分解安定性が制限されます。PEEKリング熱、機械、化学、加水分解の各側面にわたってバランスのとれた性能を実現することが、多応力要因の産業用途に広く採用される理由となっています。表にまとめられた検査データは参考ガイダンスとして役立ちます。最終用途のハードウェアの認定には、実際の状態の検証テストが依然として不可欠です。
製造方法により、最終コンポーネントの寸法精度と内部応力分布が決まります。 2 つの主流の生産経路が存在します。それは、射出成形と、押し出されたストック形状からの CNC 機械加工です。各ルートは、さまざまな生産量シナリオに利点をもたらします。
射出成形は大量の連続生産に適しています。残留内部応力を最小限にするには、適切な金型パラメータ制御が必要です。成形条件の管理が不十分だと、完成部品の内部に隠れた応力が生じ、取り付け後に徐々に応力が解放され、微妙な寸法歪みが生じます。高品質の押出棒材から調達された CNC 機械加工コンポーネントは、少量から中量の注文やカスタムの非標準寸法に優れた性能を発揮します。原材料の在庫品質は、最終コンポーネントの一貫性と再現性を直接的に決定します。
設計エンジニアは、熱膨張挙動を計算してグランドキャビティの寸法計算を行う必要があります。適切なクリアランス値により、機械的な結合を回避しながら、最高動作温度で適切な接触圧力が維持されます。許容範囲は製造プロセス、公称寸法、ポリマーグレードによって異なります。コンポーネントの直径が大きくなると、当然、達成可能な公差範囲も広くなります。エンジニアリングチームと製造チームの間で初期段階で許容差について話し合うことで、製品開発サイクル後半における予期せぬ組み立て関連の問題が軽減されます。
加工後の検査により、機械加工中に発生した表面のバリや微小亀裂が除去されます。対処されない表面欠陥は、周期的な機械的ストレスの下で伝播し、達成可能な耐用年数が短くなります。信頼できる部品サプライヤーは、制御された切削工具のワークフローと検査手順を導入して、完成したポリマー部品の表面の欠陥を排除します。
高圧条件下でのピュアポリマーの動的シールは、表面速度、接触圧力、合わせ面の仕上げを厳密に制御する場合にのみ達成できます。ほとんどの高圧構成では、エラストマー一次シール要素と組み合わせたバックアップハードウェアとして機能し、押し出しによる損傷をブロックします。プロジェクト固有の動作パラメータの制限は、材料グレードの特性文書と照合する必要があります。
一般に、非充填ポリマーグレードは、連続的な熱蒸気にさらされた場合でも優れた耐加水分解性を発揮します。多くのフィラー添加剤は、ポリマーマトリックスに蒸気が浸透する潜在的な経路を作成します。充填コンパウンドは、断続的な蒸気接触シナリオでも機能する可能性があります。完全なメディア互換性評価は、動作条件パラメータの固有のセットごとに完了する必要があります。
連続温度とピーク温度の値、静圧力と周期圧力の範囲、すべての接触媒体の組成、動作タイプとサイクル速度の推定値、グランドキャビティの寸法、嵌合部品の材質、表面粗さの仕様を文書化します。包括的な動作条件の文書化は、正しい材料グレードの選択と予測可能なコンポーネントの稼働時間の基礎を形成します。
一般的に観察可能な破損モードには、表面の摩耗、過剰なグランドクリアランスによって引き起こされる押出関連の変形、熱誘起の寸法歪み、周期的な機械的負荷によって引き起こされる亀裂の成長などが含まれます。現実世界の故障観察を文書化することは、その後のハードウェアの反復のための材料グレードの選択とグランドキャビティの形状を改良するのに役立ちます。
低品質またはリサイクルされた原材料を使用すると、コンポーネントのバッチ全体で機械的特性が不安定になります。ポリマーマトリックス内部の変化により、過酷な環境にさらされると不均一な摩耗率や予期せぬ早期劣化が発生します。材料トレーサビリティ文書は、重要な産業用ハードウェアの導入における原材料ソースの検証をサポートします。
通常、追加の表面コーティングは必要ありません。特定の設置シナリオでは、組み立て中に互換性のある潤滑剤を適用できますが、最終用途の作業媒体との完全な互換性検証が必須です。表面コーティングは動的操作中に摩耗する傾向があり、永続的な摩擦低減効果は期待できません。
